MANGRA 9450-050

MANGRA 9450-050

Конструкция для пола

Категория помещений / Интенсивность нагрузок
(A, B, C, D, E)/a, F/a, G/a

пешеходные нагрузкипешеходные нагрузки
пешеходные нагрузки
a
тележка, чемодантележка, чемодан
тележка, чемодан
a
легковой автомобильлегковой автомобиль
легковой автомобиль
a
погрузчик на пневматических колесахпогрузчик на пневматических колесах
погрузчик на пневматических колесах
512,5 kH
складская техника на жёстких колёсахскладская техника на жёстких колёсах
складская техника на жёстких колёсах
96,1 kH
грузовой транспортгрузовой транспорт
грузовой транспорт
a
MANGRA 9450-050
  • конструкция для оформления деформационных швов пола на промышленных предприятиях, фабриках, заводах, складах;
  • волнообразный шов исключает динамическое воздействие на края швов;
  • для швов шириной до 50 мм;
  • общая компенсация горизонтальных сдвигов 25 (+15/-10) мм.
Особенности конструкции
  • специальная геометрия волнообразного шва значительно уменьшает динамическое воздействие на края швов даже при использовании складской техники на маленьких и жёстких колесах, а при небольшом раскрытии конструкции исключает его полностью;
  • прямоугольное сечение конструкции позволяет уменьшить объем монтажных составов, что приводит к дополнительной экономии средств и сокращает сроки установки (ремонта);
  • минимальная ширина монтажного состава между покрытием пола и конструкцией уменьшает вероятность выкрашивания материалов;
  • конструкция поставляется в собранном виде с монтажными уголками;
  • поперечные монтажные уголки обеспечивают удобную и простую установку конструкции;
  • рекомендуем данный тип конструкций при проведении ремонтных работ;
  • по дополнительному запросу верхняя часть конструкции изготавливается из нержавеющей стали или конструкционной стали с окраской.

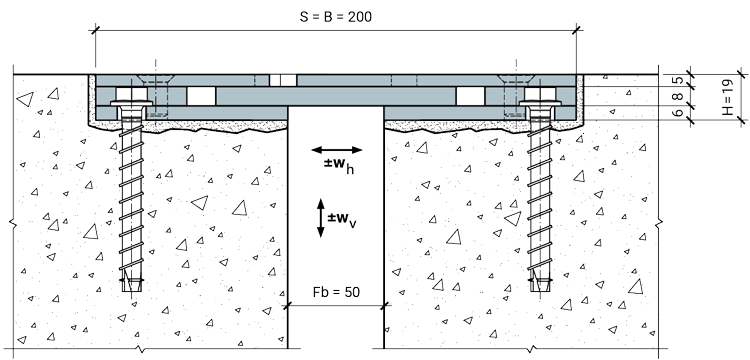

Схема монтажа

MANGRA 9450-050

MANGRA 9450-050
Обозначение в проектаx
MANGRA 9450
название серии
–
050
ширина шва
Технические данные конструкции
Конструкция
Fb (Fbmin - Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 9450-050 50 (40 − 65) 25 (+15/-10) — 19 ≈ 200 ≈ 200

Стандартная длина: 1,5 м *.

Материал: конструкционная сталь; верхняя часть — конструкционная сталь с горячим цинкованием.

Цвет: зависит от варианта поставки.
* возможно изготовление нестандартных длин после предварительного согласования с нашим техническим отделом.
Технические данные конструкции
Конструкция
Fb (Fbmin - Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 9450-050 50 (40 − 65) 25 (+15/-10) — 19 ≈ 200 ≈ 200

Стандартная длина: 1,5 м *.

Материал: конструкционная сталь; верхняя часть — конструкционная сталь с горячим цинкованием.

Цвет: зависит от варианта поставки.
* возможно изготовление нестандартных длин после предварительного согласования с нашим техническим отделом.
Материалы для скачивания
 Описание серии243 Кб Сравнительная таблица75 Кб Чертеж в формате DWG220 Кб
