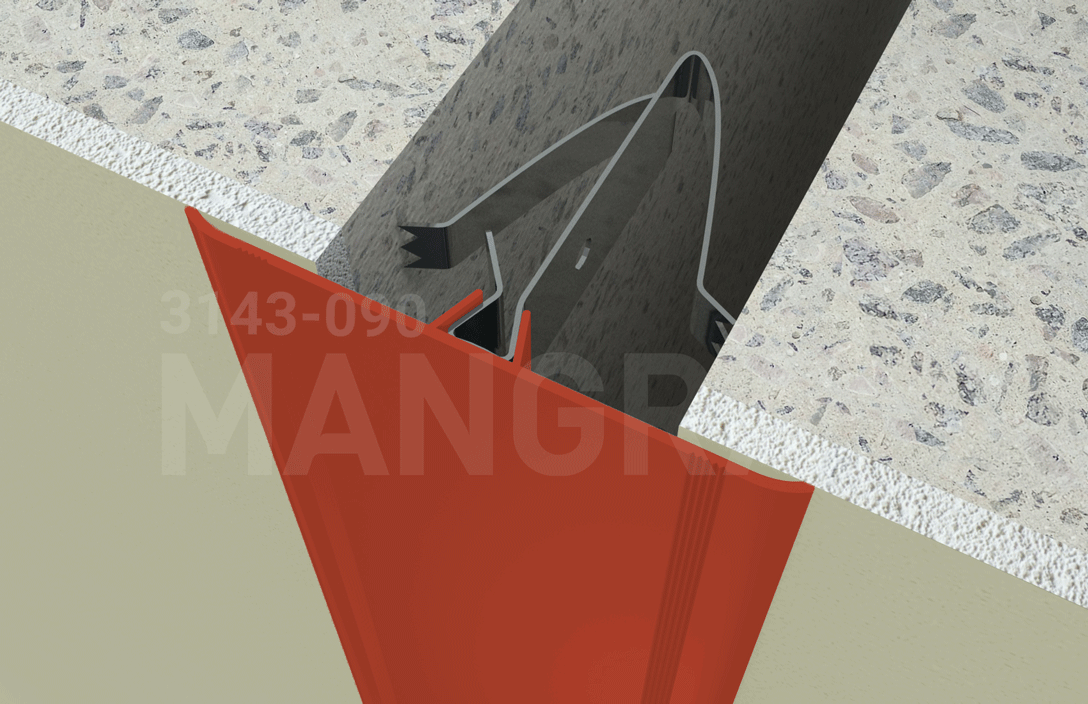

MANGRA 3141 RAL

MANGRA 3143 / RAL

Профиль алюминиевый с порошковой окраской

Конструкция для стен и потолков

Запросить BIM-модель
MANGRA 3141 RAL
Технические данные:
1. Описание
  • накладная конструкция для стен и потолков из алюминиевого профиля с порошковой окраской в цвета по таблице RAL и клипс;
  • для швов в стенах шириной до 90 мм;
  • большие компенсации сдвига;
  • проста в установке;
  • прочная посадка благодаря клипсам из нержавеющей стали (клипса — пружинная нержавеющая сталь, закалённая с программируемым поведением металла после закалки);
  • не требуется дополнительный крепёж;
  • алюминиевый профиль окрашивается в необходимый цвет RAL (минимальный заказ — от 51 метра).
2. Схема монтажа

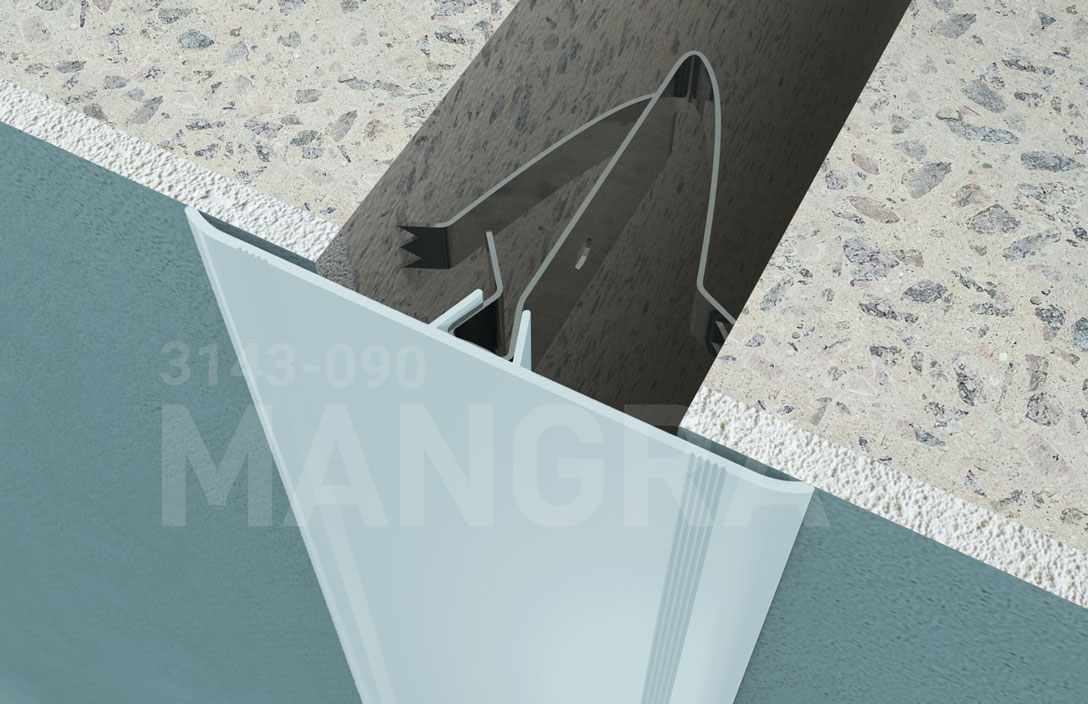

MANGRA 3143-090/RAL 9016, с клипсой L

MANGRA 3143-090/RAL 9016, с клипсой L

Обозначение в проектаx для прямой модификации:

MANGRA 3143
название серии
–090
видимая
ширина
/
RAL 9016,**
необходимый
цвет по RAL
с клипсой L
тип клипсы
артикул RAL 9016 (белый цвет) взят для примера. Для каждого решения нужно указывать необходимый для проекта артикул RAL
3. Технические данные конструкции
Конструкция
Fb (Fbmin — Fbmax), мм
ширина деформационного шва
S, мм
видимая ширина конструкции
MANGRA 3143-050 / RAL _ _ _ _,** с клипсой S 30 (15 − 40)* 50
MANGRA 3143-070 / RAL _ _ _ _,** с клипсой S 30 (15 − 40)* 70
MANGRA 3143-070 / RAL _ _ _ _,** с клипсой L 50 (35 − 60)* 70
MANGRA 3143-090 / RAL _ _ _ _,** с клипсой S 30 (15 − 40)* 90
MANGRA 3143-090 / RAL _ _ _ _,** с клипсой L 50 (35 − 80)* 90
MANGRA 3143-120 / RAL _ _ _ _,** с клипсой L 50 (35 − 80)* 120
MANGRA 3143-120 / RAL _ _ _ _,** с клипсой XL 90 (60 − 110)* 120

Стандартная длина: 3 м.

Материал: алюминий с порошковой окраской в цвета по таблице RAL, нержавеющая сталь.

Количество клипс: 4 штуки на одну конструкцию стандартной длины.

Диапазон возможных ширин деформационного шва для угловых модификаций отличается от диапазона прямых модификаций
Артикул RAL 9016 (белый цвет) взят для примера. Для каждого решения нужно указывать необходимый для проекта артикул RAL
4. Клипсы из нержавеющей стали
Угловая версия:
1. Схема монтажа угловой версии

MANGRA 3143-090/RAL 9016, с клипсой L

MANGRA 3143-090/RAL 9016, Угол с клипсой L

Обозначение в проектаx для угловой модификации:

MANGRA 3143
название серии
–090
видимая
ширина
/
RAL 9016**,
необходимый
цвет по RAL
Угол
идентификатор
для угловых
серий
с клипсой L
тип клипсы
Артикул RAL 9016 взят для примера. Для каждого решения нужно указывать необходимый для проекта артикул RAL
2. Технические данные угловой конструкции
Конструкция
Fb (Fbmin — Fbmax), мм
ширина деформационного шва
S, мм
видимая ширина конструкции
Профиль угловой, анодированный алюминий без клипс
MANGRA 3143-050 / RAL _ _ _ _,** Угол с клипсой S 25 − 40* 50
MANGRA 3143-070 / RAL _ _ _ _,** с клипсой S 30 − 40* 70
MANGRA 3143-070 / RAL _ _ _ _,** с клипсой L 35 − 55* 70
MANGRA 3143-090 / RAL _ _ _ _,** с клипсой L 50 − 70* 90
MANGRA 3143-120 / RAL _ _ _ _,** с клипсой L 60 − 80* 90
MANGRA 3143-120 / RAL _ _ _ _,** с клипсой XL 65 − 10* 120

Стандартная длина: 3 м.

Материал: алюминий с порошковой окраской в цвета по таблице RAL, нержавеющая сталь.

Количество клипс: 4 штуки на одну конструкцию стандартной длины.

Диапазон возможных ширин деформационного шва для угловых модификаций отличается от диапазона прямых модификаций
После RAL вместо _____ вписывайте необходимый для вашего проекта артикул RAL
3. Клипсы из нержавеющей стали
Документация
Описание серии394 Кб Чертеж AutoCAD233 Кб BIM-модели Окраска конструкций в цвета RAL362 Кб
Фото

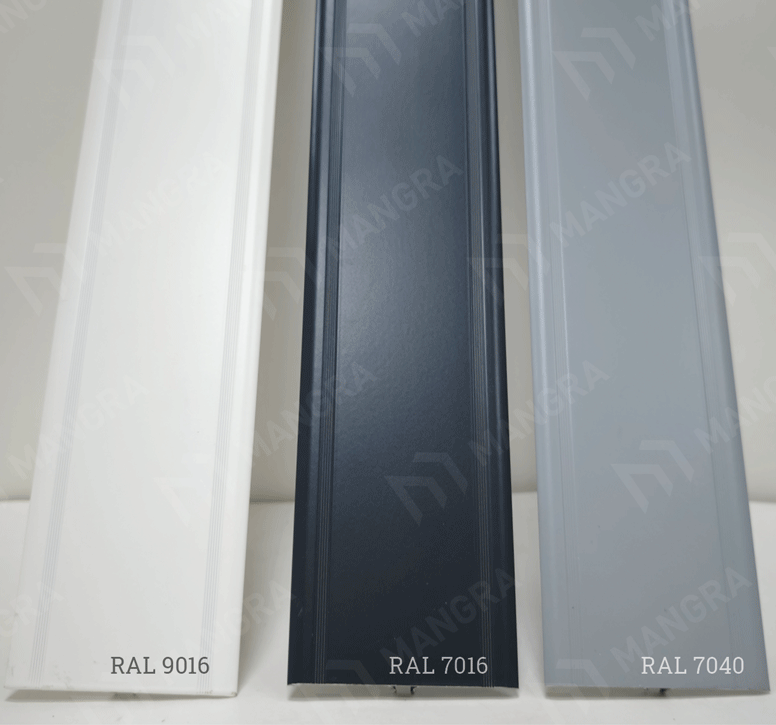

На фото примеры конструкций MANGRA 3143-090:

  • алюминиевый профиль с порошковой окраской в RAL 7016;
  • алюминиевый профиль с порошковой окраской в RAL 9016;
  • алюминиевый профиль с порошковой окраской в RAL 7040.

Данная серия может поставляться как стандартно с разными типами нержавеющих клипс, так и без клипс с возможностью изготовления отверстия для крепления при помощи винта с пластиковым дюбелем.
