MANGRA 5370-050 стандартная поставка
Вариант поставки: стандартный
стандартный
с удлинённымибоковыми болтами

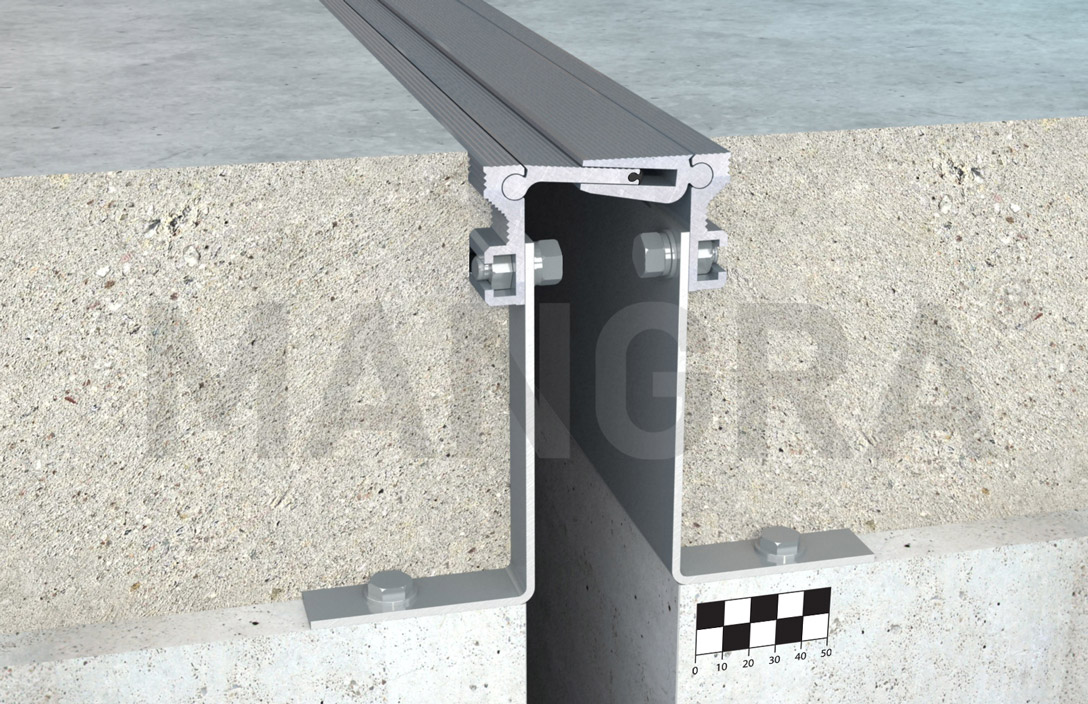

MANGRA 5370-050

Конструкция для пола

Категория помещений / Интенсивность нагрузок
(A, B, C, D, E)/a, F/b, G/c

пешеходные нагрузкипешеходные нагрузки
пешеходные нагрузки
a
тележка, чемодантележка, чемодан
тележка, чемодан
a
легковой автомобильлегковой автомобиль
легковой автомобиль
b
погрузчик на пневматических колесахпогрузчик на пневматических колесах
погрузчик на пневматических колесах
102,2 kH
складская техника на жёстких колёсахскладская техника на жёстких колёсах
складская техника на жёстких колёсах
12,3 kH
грузовой транспортгрузовой транспорт
грузовой транспорт
b
MANGRA 5370-050 стандартная поставка
Вариант поставки: стандартный
стандартный
с удлинёнными боковыми болтами
  • конструкция для оформления деформационных швов под все типы покрытия пола;
  • для швов шириной до 50 мм;
  • общая компенсация горизонтальных сдвигов 20 (±10) мм;
  • общая компенсация вертикальных сдвигов до 18 (±9) мм.
Особенности конструкции
  • конструкция шарнирной части менее восприимчива к динамическим ударам при проезде через шов;
  • возможно изготовление опорных уголков для конструкций высотой от 100 до 200 мм;
  • в случае выбора контрукции с высотой h = 100 мм рекомендуем использовать конструкцию MANGRA 5320-050, h = 100 мм;

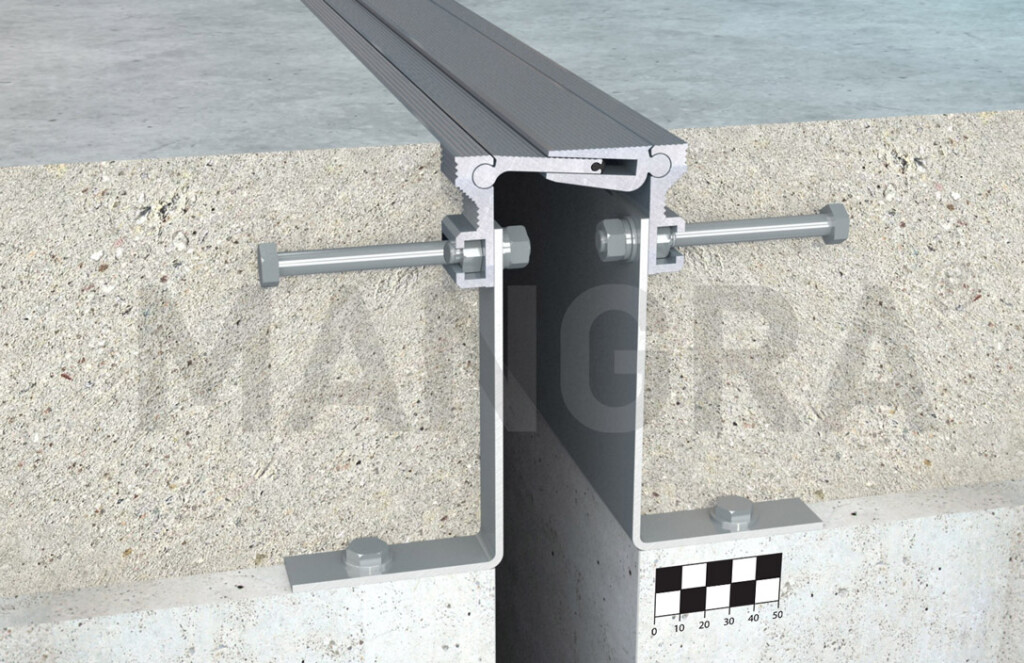

  • 2 варианта поставки: 1) стандартная — с коротким болтом, соединяющим опорный уголок и верхнюю часть конструкции; 2) дополнительный вариант поставки — с удлинённым боковым болтом для более надёжной фиксации в бетонной стяжке;
  • привлекательный дизайн.
Схема монтажа

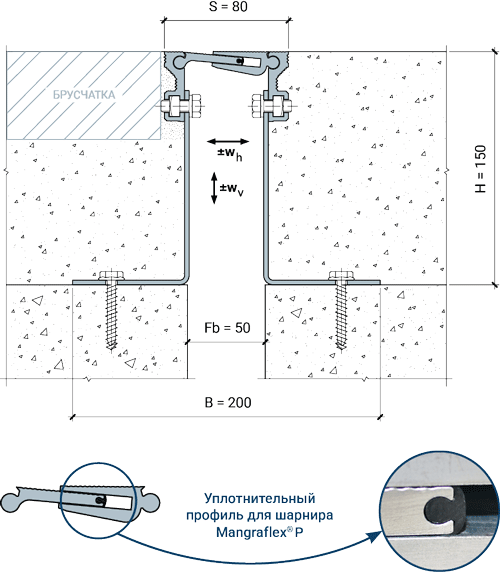

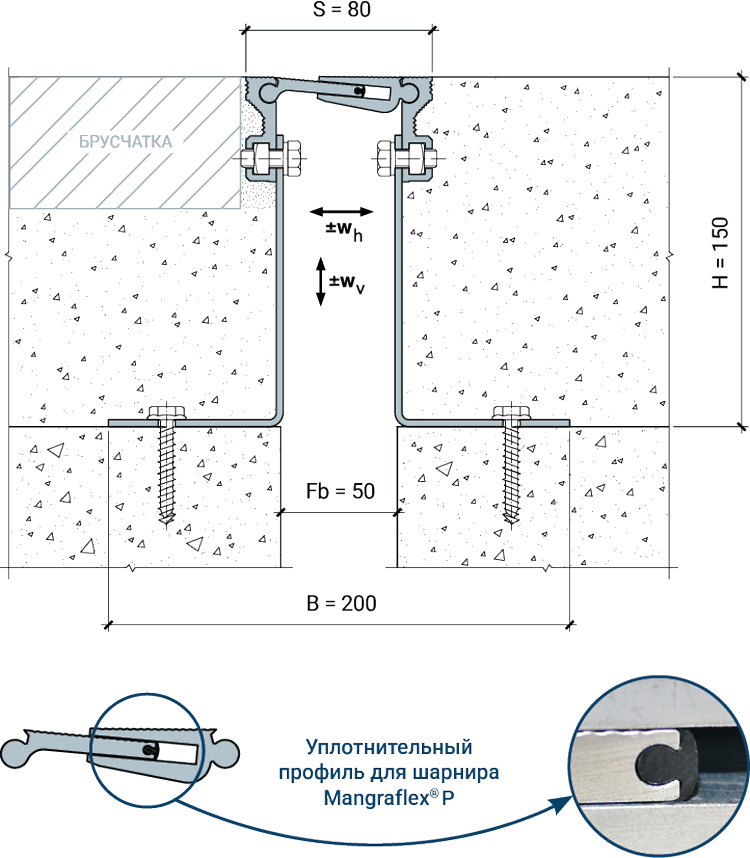

Стандартная поставка:
MANGRA 5370-050, h = 150 мм

<strong>Стандартная поставка:</strong> <br>MANGRA 5370-050, h = 150 мм

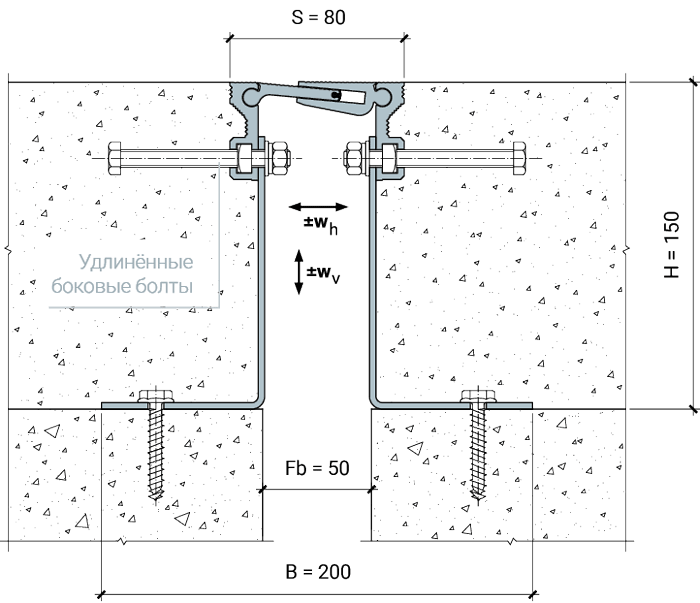

Дополнительный вариант поставки:
MANGRA 5370-050, h = 150 мм (с удлинёнными боковыми болтами)

<strong>Дополнительный вариант поставки:</strong> <br>MANGRA 5370-050, h = 150 мм (с удлинёнными боковыми болтами)
Обозначение в проектаx
MANGRA 5370
название серии
–050
ширина
шва
,
h = 150 мм
высота
конструкции
MANGRA 5370
название серии
–050
ширина
шва
,
h = 150 мм
высота
конструкции
(с удлинёнными боковыми болтами)
дополнительная
комплектация
Технические данные конструкции
Конструкция
Fb (Fbmin - Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 5370-050, h = 100 мм * 50 (40 − 60) 20 (±10) 18 (±9) 100 * ≈ 80 ≈ 200
MANGRA 5370-050, h = 110 мм 50 (40 − 60) 20 (±10) 18 (±9) 110 ≈ 80 ≈ 200
MANGRA 5370-050, h = 120 мм 50 (40 − 60) 20 (±10) 18 (±9) 120 ≈ 80 ≈ 200
MANGRA 5370-050, h = 130 мм 50 (40 − 60) 20 (±10) 18 (±9) 130 ≈ 80 ≈ 200
MANGRA 5370-050, h = 140 мм 50 (40 − 60) 20 (±10) 18 (±9) 140 ≈ 80 ≈ 200
MANGRA 5370-050, h = 150 мм 50 (40 − 60) 20 (±10) 18 (±9) 150 ≈ 80 ≈ 200
MANGRA 5370-050, h = 160 мм 50 (40 − 60) 20 (±10) 18 (±9) 160 ≈ 80 ≈ 200
MANGRA 5370-050, h = 170 мм 50 (40 − 60) 20 (±10) 18 (±9) 170 ≈ 80 ≈ 200
MANGRA 5370-050, h = 180 мм 50 (40 − 60) 20 (±10) 18 (±9) 180 ≈ 80 ≈ 200
MANGRA 5370-050, h = 190 мм 50 (40 − 60) 20 (±10) 18 (±9) 190 ≈ 80 ≈ 200
MANGRA 5370-050, h = 200 мм 50 (40 − 60) 20 (±10) 18 (±9) 200 ≈ 80 ≈ 200

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый; конструкционная сталь с горячим цинкованием.

Цвет: натуральный алюминий.

* Рекомендуем для конструкций с высотой h = 100 мм использовать конструкцию MANGRA 5320-050, h = 100 мм.
Технические данные конструкции
Конструкция
Fb (Fbmin - Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 5370-050, h = 100 мм * 50 (40 − 60) 20 (±10) 18 (±9) 100 * ≈ 80 ≈ 200
MANGRA 5370-050, h = 110 мм 50 (40 − 60) 20 (±10) 18 (±9) 110 ≈ 80 ≈ 200
MANGRA 5370-050, h = 120 мм 50 (40 − 60) 20 (±10) 18 (±9) 120 ≈ 80 ≈ 200
MANGRA 5370-050, h = 130 мм 50 (40 − 60) 20 (±10) 18 (±9) 130 ≈ 80 ≈ 200
MANGRA 5370-050, h = 140 мм 50 (40 − 60) 20 (±10) 18 (±9) 140 ≈ 80 ≈ 200
MANGRA 5370-050, h = 150 мм 50 (40 − 60) 20 (±10) 18 (±9) 150 ≈ 80 ≈ 200
MANGRA 5370-050, h = 160 мм 50 (40 − 60) 20 (±10) 18 (±9) 160 ≈ 80 ≈ 200
MANGRA 5370-050, h = 170 мм 50 (40 − 60) 20 (±10) 18 (±9) 170 ≈ 80 ≈ 200
MANGRA 5370-050, h = 180 мм 50 (40 − 60) 20 (±10) 18 (±9) 180 ≈ 80 ≈ 200
MANGRA 5370-050, h = 190 мм 50 (40 − 60) 20 (±10) 18 (±9) 190 ≈ 80 ≈ 200
MANGRA 5370-050, h = 200 мм 50 (40 − 60) 20 (±10) 18 (±9) 200 ≈ 80 ≈ 200

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый; конструкционная сталь с горячим цинкованием.

Цвет: натуральный алюминий.

* Рекомендуем для конструкций с высотой h = 100 мм использовать конструкцию MANGRA 5320-050, h = 100 мм.
Возможные модификации и схемы монтажа

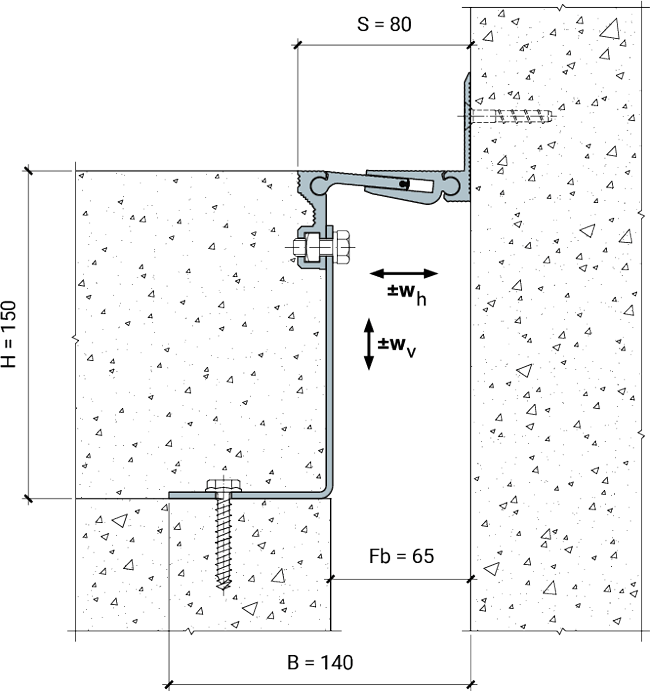

Угловая модификация серии

Стандартная поставка:

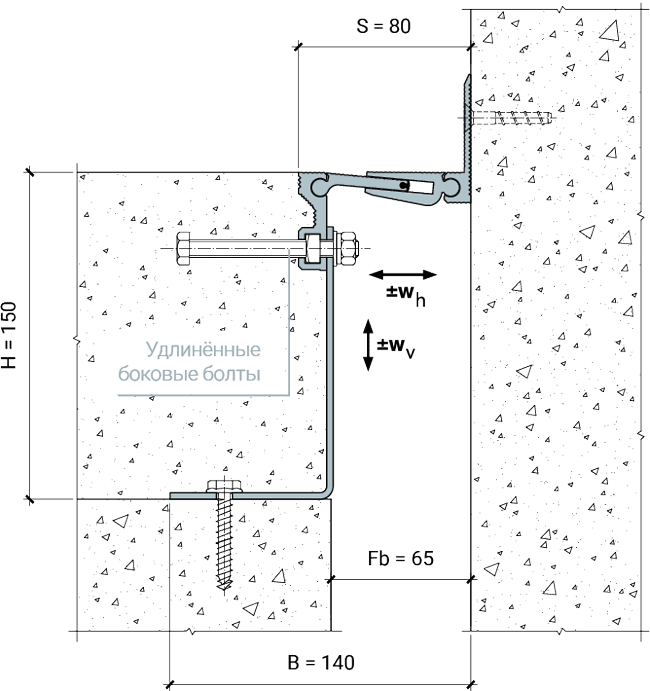

MANGRA 5370-050, h = 150 мм, Угол

<strong>Стандартная поставка:</strong> <br>MANGRA 5370-050, h = 150 мм, Угол

Дополнительный вариант поставки:
MANGRA 5370-050, h = 150 мм, Угол (с удлинёнными боковыми болтами)

<strong>Дополнительный вариант поставки:</strong> <br>MANGRA 5370-050, h = 150 мм, Угол (с удлинёнными боковыми болтами)

Обозначение в проектаx для угловых модификаций:

MANGRA 5370
название серии
–050
ширина
шва
,
h = 150 мм
высота
конструкции
,
Угол
идентификатор
для угловых серий
MANGRA 5370
название серии
–050
ширина
шва
,
h = 150 мм
высота
конструкции
,
Угол
идентификатор
для угловых серий
(с удлинёнными боковыми болтами)
дополнительная
комплектация
Материалы для скачивания
