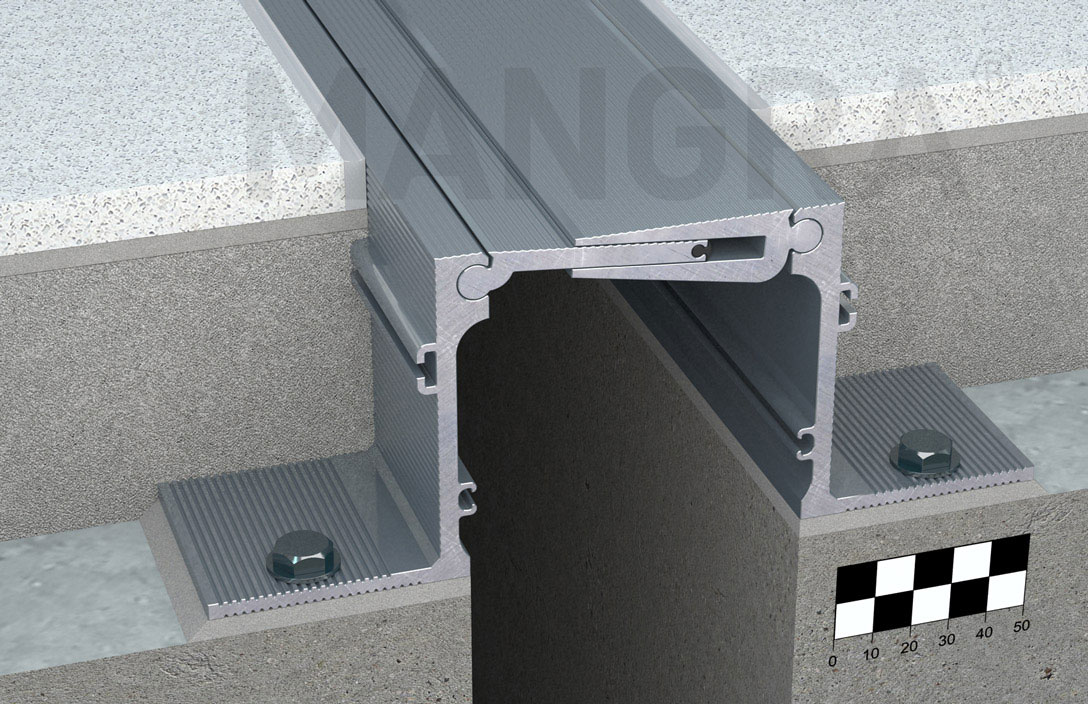

MANGRA 5320-070
Конструкция для пола
Категория помещений / Интенсивность нагрузок (A,B,C,D,E)/a, F/b, G/c
|
|
|
- конструкция для оформления деформационных швов под все типы покрытия пола;
- для швов шириной до 80 (93) мм;
- общая компенсация горизонтальных сдвигов до 26 мм;
- общая компенсация вертикальных сдвигов до 26 мм.
|
|
Особенности конструкции
|

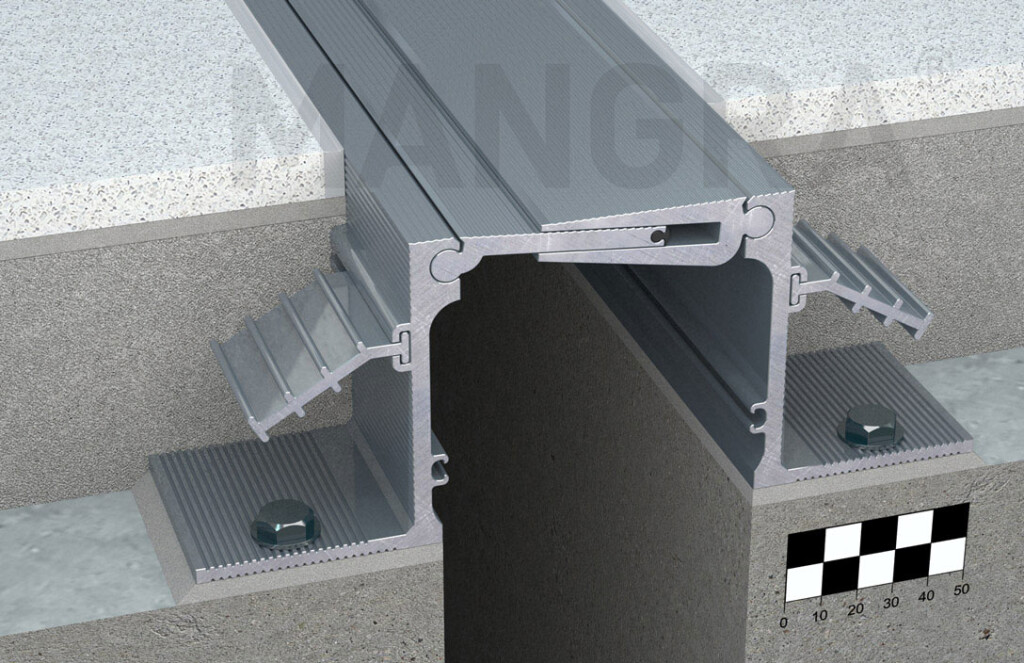

- усиленная анкерная часть обладает большей прочностью и жёсткостью, менее восприимчива к изменению ширины шва и отклонениям шва от оси благодаря утолщению снизу;
- надёжный уплотнитель для защиты от попадания грязи и пыли внутрь шва;
|
- конструкция шарнирной части менее восприимчива к динамическим ударам при проезде через шов;
- привлекательный дизайн;

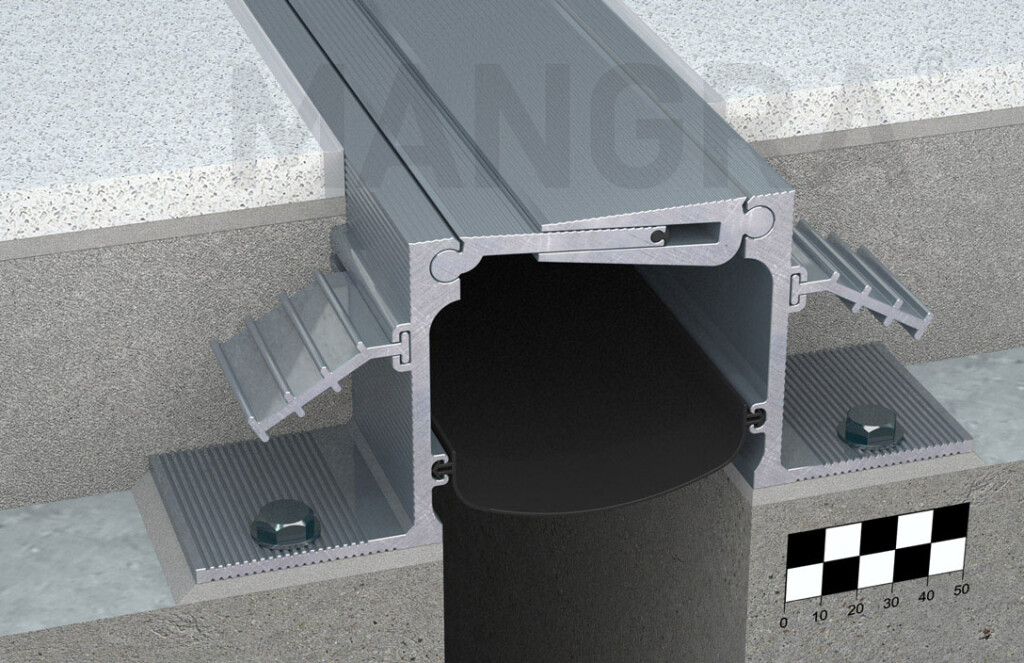

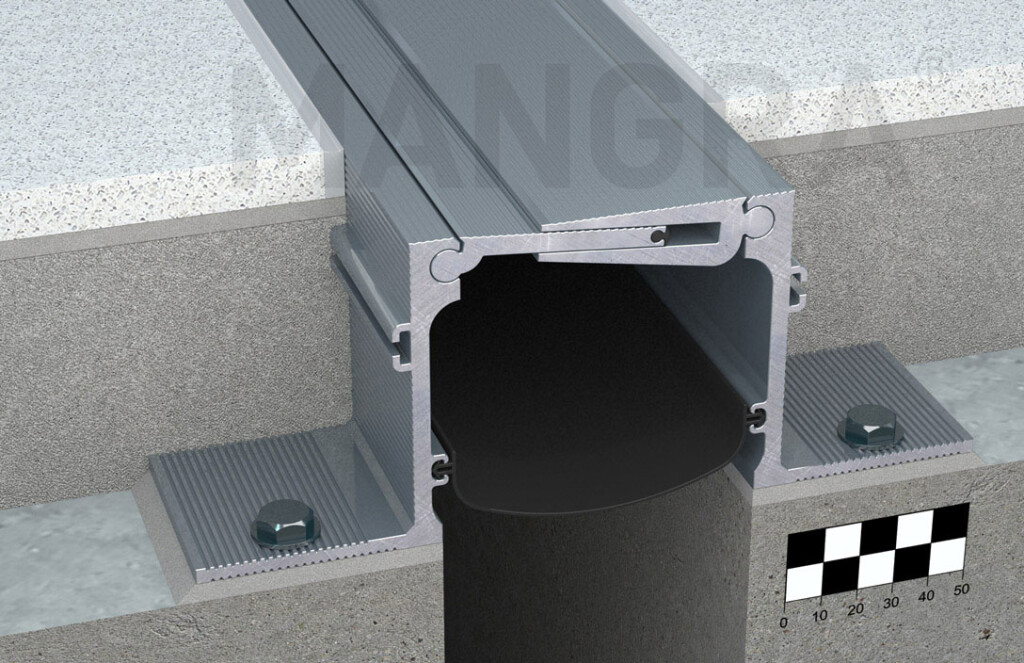

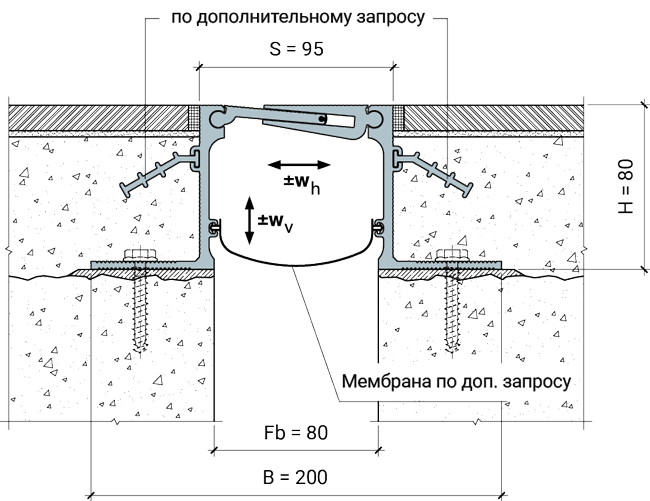

- мембрана поставляется по дополнительному запросу L2 = 160 мм (для справок), доступна для высоты 25 мм и более.
|
|

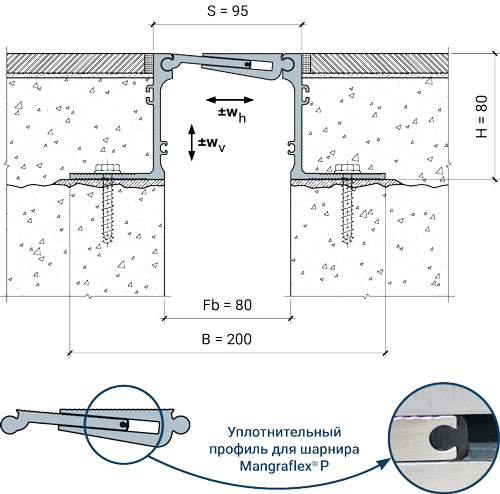

Схема монтажа
|

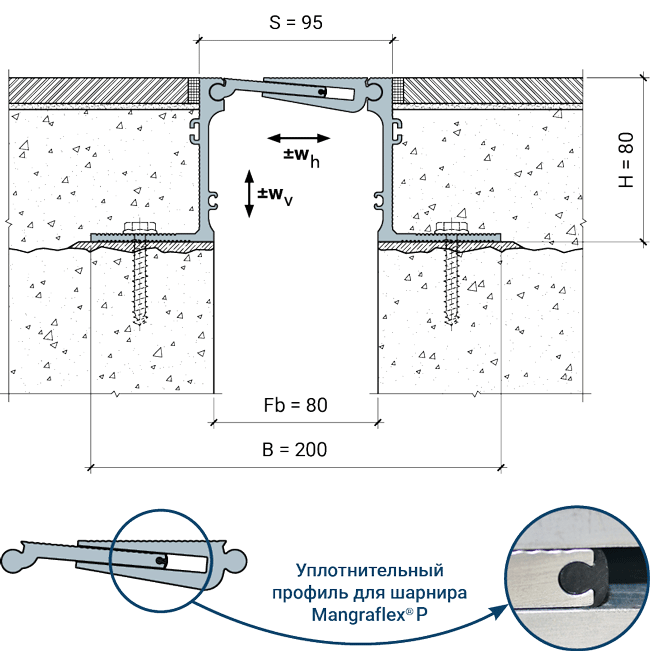

MANGRA 5320-070, h = 80 мм
|
|
Обозначение в проектаx
|
MANGRA 5320 название серии
–070 ширина шва
,
h = 80 мм высота конструкции
|
|
Технические данные конструкции |
Конструкция |
Fb (Fbmin - Fbmax), мм ширина деформационного шва |
wh, мм общая компенсация горизонтальных сдвигов |
wv, мм общая компенсация вертикальных сдвигов |
|
S, мм видимая ширина конструкции |
|
MANGRA 5320-070, h = 15 мм |
70 (57 − 83) |
26 (±13) |
26 (±13) |
15 |
≈ 95 |
≈ 190 |
MANGRA 5320-070, h = 20 мм |
70 (57 − 83) |
26 (±13) |
26 (±13) |
20 |
≈ 95 |
≈ 190 |
MANGRA 5320-070, h = 25 мм |
80 (67 − 93) |
26 (±13) |
26 (±13) |
25 |
≈ 95 |
≈ 190 |
MANGRA 5320-070, h = 50 мм |
80 (67 − 93) |
26 (±13) |
26 (±13) |
50 |
≈ 95 |
≈ 190 |
MANGRA 5320-070, h = 80 мм |
80 (67 − 93) |
26 (±13) |
26 (±13) |
80 |
≈ 95 |
≈ 200 |
MANGRA 5320-070, h = 100 мм |
80 (67 − 93) |
26 (±13) |
26 (±13) |
100 |
≈ 95 |
≈ 210 |
|
Технические данные конструкции
Конструкция |
Fb (Fbmin - Fbmax), мм ширина деформационного шва |
wh, мм общая компенсация горизонтальных сдвигов |
wv, мм общая компенсация вертикальных сдвигов |
|
S, мм видимая ширина конструкции |
|
MANGRA 5320-070, h = 15 мм |
70 (57 − 83) |
26 (±13) |
26 (±13) |
15 |
≈ 95 |
≈ 190 |
MANGRA 5320-070, h = 20 мм |
70 (57 − 83) |
26 (±13) |
26 (±13) |
20 |
≈ 95 |
≈ 190 |
MANGRA 5320-070, h = 25 мм |
80 (67 − 93) |
26 (±13) |
26 (±13) |
25 |
≈ 95 |
≈ 190 |
MANGRA 5320-070, h = 50 мм |
80 (67 − 93) |
26 (±13) |
26 (±13) |
50 |
≈ 95 |
≈ 190 |
MANGRA 5320-070, h = 80 мм |
80 (67 − 93) |
26 (±13) |
26 (±13) |
80 |
≈ 95 |
≈ 200 |
MANGRA 5320-070, h = 100 мм |
80 (67 − 93) |
26 (±13) |
26 (±13) |
100 |
≈ 95 |
≈ 210 |
|
Материалы для скачивания
|
Описание серии1,0 Мб
|
Чертеж в формате DWG167 Кб
|
|
Возможные модификации и схемы монтажа
|
Угловая модификация серии

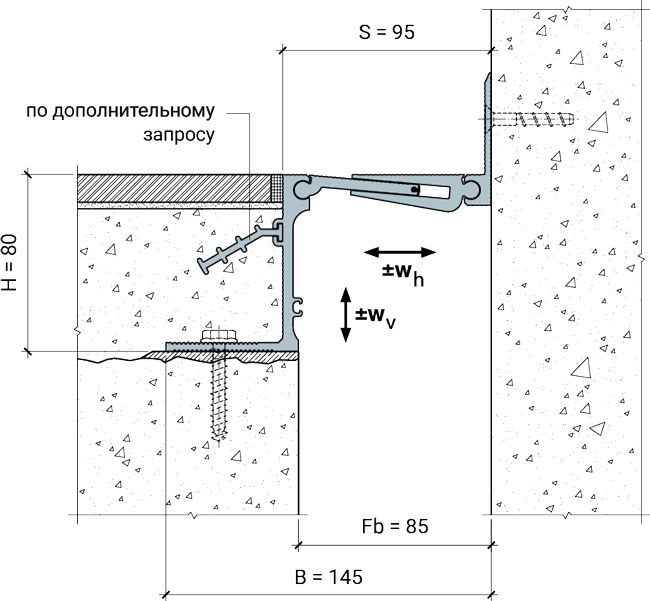

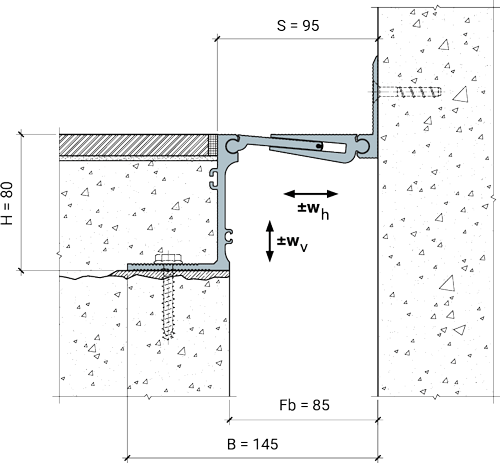

MANGRA 5320-070, h = 80 мм, Угол
Обозначение в проектаx для угловых модификаций:
MANGRA 5320 название серии
–070 ширина шва
,
h = 80 мм высота конструкции
,
Угол идентификатор для угловых серий
|
|
|
|
