MANGRA 9350 (ES)

Конструкция для пола

Категория помещений / Интенсивность нагрузок
(A, B, C, D, E)/a, F/a, G/a

погрузчик на пневматических колесах	164 − 251 kH
складская техника на жёстких колёсах	49,6 − 82 kH
грузовой транспорт	b

Вариант поставки: стандартный

стандартный

с мембраной

конструкция для оформления деформационных швов пола на промышленных предприятиях, пищевой, химической, атомной и т.п. отраслях с высокими требованиями к химической стойкости;
устанавливается в местах высоких нагрузок, в которых используется складская техника (высотные штабелёры, ричтраки, погрузчики, гидравлические тележки);
для швов шириной от 20 до 100 мм;
общая компенсация сдвигов 32 (+21/-11) мм.

Особенности конструкции

верхняя часть изготовлена из нержавеющей стали AISI 304 толщиной 8 мм, остальные элементы конструкции выполнены из алюминия 6063 T66 (технические подробности при необходимости уточняйте у наших специалистов по запросу);
специальная геометрия волнообразного шва значительно уменьшает динамическое воздействие на края швов даже при использовании складской техники на маленьких и жёстких колесах, а при небольшом раскрытии конструкции исключает его полностью;
конструкция поставляется в собранном виде с монтажными уголками;

поперечные монтажные уголки обеспечивают удобную и простую установку конструкции;
прямоугольное сечение конструкции позволяет уменьшить объем монтажных составов, что приводит к дополнительной экономии средств и сокращает сроки установки (ремонта);
минимальная ширина монтажного состава между покрытием пола и конструкцией уменьшает вероятность выкрашивания материалов;
рекомендуем данный тип конструкций при проведении ремонтных работ.

Схема монтажа

Стандартная поставка:

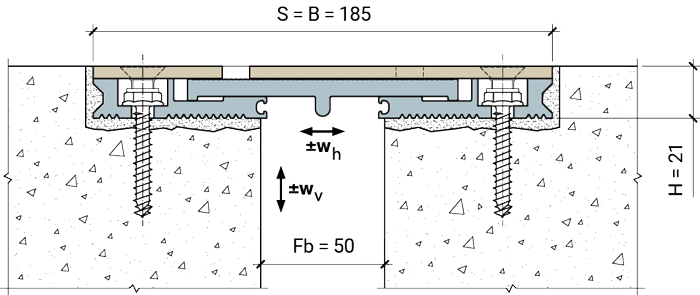

MANGRA 9350 (ESTDV)-050

Дополнительный вариант поставки:

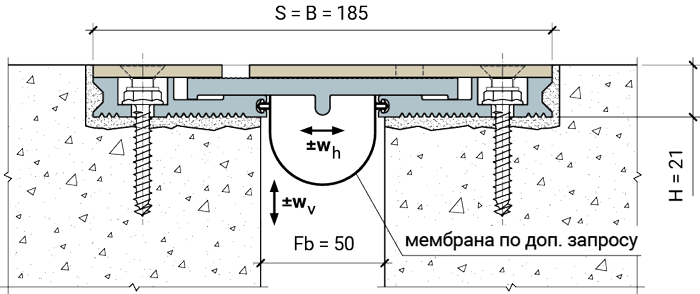

MANGRA 9350 (ESTDV)-050 (с мембраной)

*	см. подробнее на странице Дополнительные опции и аксессуары.

Обозначение в проектаx

MANGRA 9350 (ESTDV)
название серии

—

050
ширина шва

MANGRA 9350 (ESTDV)
название серии

—

050
ширина шва

(с мембраной)
дополнительная
комплектация

Технические данные конструкции

Конструкция	пешеходные нагрузки	тележка, чемодан	легковой автомобиль	погрузчик на пневматических колесах	складская техника на жёстких колёсах	грузовой транспорт
MANGRA 9350 (ESTDV)-030	a	a	a	251 kH	82 kH	b
MANGRA 9350 (ESTDV)-050	a	a	a	180 kH	55,4 kH	b
MANGRA 9350 (ESTDV)-100	a	a	a	164 kH	49,6 kH	b

Технические данные конструкции

Конструкция	пешеходные нагрузки	тележка, чемодан	легковой автомобиль	погрузчик на пневматических колесах	складская техника на жёстких колёсах	грузовой транспорт
MANGRA 9350 (ESTDV)-030	a	a	a	251 kH	82 kH	b
MANGRA 9350 (ESTDV)-050	a	a	a	180 kH	55,4 kH	b
MANGRA 9350 (ESTDV)-100	a	a	a	164 kH	49,6 kH	b

Технические данные конструкции

Конструкция	Fb (Fb_min - Fb_max), мм ширина деформационного шва	w_h, мм общая компенсация горизонтальных сдвигов	w_v, мм общая компенсация вертикальных сдвигов	Н, мм высота конструкции	S, мм видимая ширина конструкции	B, мм ширина профиля
MANGRA 9350 (ESTDV)-030	30 (19 − 51)	32 (+21/-11)	—	21	≈ 160	≈ 160
MANGRA 9350 (ESTDV)-050	50 (39 − 71)	32 (+21/-11)	—	21	≈ 185	≈ 185
MANGRA 9350 (ESTDV)-100	100 (89 − 121)	32 (+21/-11)	—	22	≈ 235	≈ 235
Стандартная длина: 3 м *. Материал: алюминий прессованный, термически упрочнённый; верхняя часть — нержавеющая сталь AISI 304; мембрана-паробарьер — Mangraflex^® P. Цвет: натуральный цвет нержавеющей стали.
