Вариант поставки: стандартный

стандартный

с мембраной

с боковыми анкерами

с мембраной и боковыми анкерами

MANGRA 4520-100

Конструкция для пола

Категория помещений / Интенсивность нагрузок
(A, B, C, D, E)/a, F/c

погрузчик на пневматических колесах	—
складская техника на жёстких колёсах	—
грузовой транспорт	—

Вариант поставки: стандартный

стандартный

с мембраной

с боковыми анкерами

с мембраной и боковыми анкерами

конструкция для оформления и защиты деформационных швов под все типы покрытия пола;
для швов шириной до 100 мм;
общая компенсация горизонтальных сдвигов 30 (±15) мм;
общая компенсация вертикальных сдвигов 16 (±8) мм.

Особенности конструкции

усиленная вставка;
центральный поддерживающий профиль для равномерного распределения нагрузки;
возможно заказать дополнительную мембрану-паробарьер для уменьшения вероятности прямых протечек через шов;
легко заменяемая эластичная вставка (если эластичную вставку повредили, затёрли, испачкали или поменялся дизайн помещения и т.п., её можно поменять на такую же или вставку другого цвета);

по дополнительному запросу поставляется с гладкой вставкой (рассчитана на компенсацию меньших сдвигов);
возможность установки декоративной вставки, большой выбор цветовых решений вставки;
по дополнительному запросу конструкция изготавливается с антистатической поверхностью.

Схема монтажа

Стандартная поставка:
MANGRA 4520-100, h = 80 мм

Дополнительный вариант поставки:

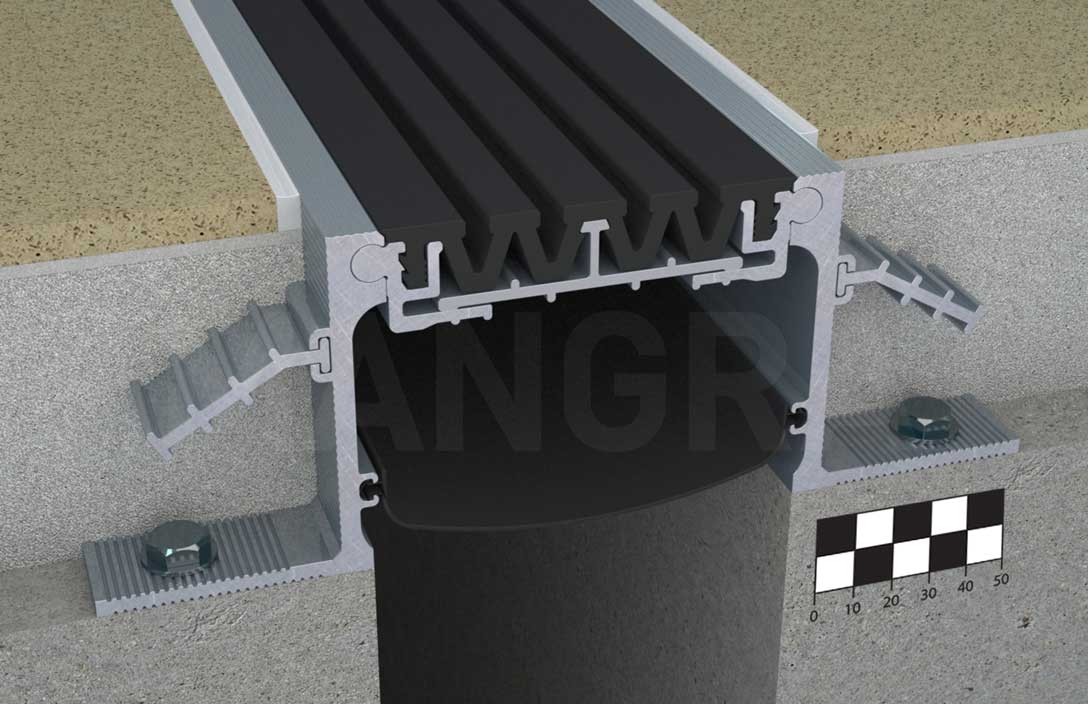

MANGRA 4520-100, h = 80 мм (с мембраной и боковыми анкерами)

*	см. подробнее на странице Дополнительные опции и аксессуары.

Обозначение в проектаx

MANGRA 4520
название серии

–100
ширина
шва

h = 80 мм
высота
конструкции

MANGRA 4520
название серии

–100
ширина
шва

h = 80 мм
высота
конструкции

(с мембраной и боковыми анкерами)
дополнительная
комплектация

Технические данные конструкции

Конструкция	Fb (Fb_min - Fb_max), мм ширина деформационного шва	w_h, мм общая компенсация горизонтальных сдвигов	w_v, мм общая компенсация вертикальных сдвигов	Н, мм высота конструкции	S, мм видимая ширина конструкции	B, мм ширина профиля
MANGRA 4520-100, h = 25 мм	100 (85 − 115)	30 (±15)	16 (±8)	25	≈ 115	≈ 210
MANGRA 4520-100, h = 50 мм	100 (85 − 115)	30 (±15)	16 (±8)	50	≈ 115	≈ 210
MANGRA 4520-100, h = 80 мм	100 (85 − 115)	30 (±15)	16 (±8)	80	≈ 115	≈ 220
MANGRA 4520-100, h = 100 мм	100 (85 − 115)	30 (±15)	16 (±8)	100	≈ 115	≈ 230
Стандартная длина: 3 м. Материал: алюминий прессованный, термически упрочнённый; Mangraflex^® P; Mangraflex^® T. Цвет вставки: белый, серый, бежевый, чёрный, цвета RAL (по запросу).

Технические данные конструкции

Конструкция	Fb (Fb_min - Fb_max), мм ширина деформационного шва	w_h, мм общая компенсация горизонтальных сдвигов	w_v, мм общая компенсация вертикальных сдвигов	Н, мм высота конструкции	S, мм видимая ширина конструкции	B, мм ширина профиля
MANGRA 4520-100, h = 25 мм	100 (85 − 115)	30 (±15)	16 (±8)	25	≈ 115	≈ 210
MANGRA 4520-100, h = 50 мм	100 (85 − 115)	30 (±15)	16 (±8)	50	≈ 115	≈ 210
MANGRA 4520-100, h = 80 мм	100 (85 − 115)	30 (±15)	16 (±8)	80	≈ 115	≈ 220
MANGRA 4520-100, h = 100 мм	100 (85 − 115)	30 (±15)	16 (±8)	100	≈ 115	≈ 230
Стандартная длина: 3 м. Материал: алюминий прессованный, термически упрочнённый; Mangraflex^® P; Mangraflex^® T. Цвет вставки: белый, серый, бежевый, чёрный, цвета RAL (по запросу).
