Использование данного вида техники для этой серии не рекомендуется (см. подробнее в "Категория помещений / Интенсивность нагрузок").
Численные значения нагрузок в этой серии указаны для сравнения уровня несущей способности конструкции с другими сериями.

При ширине шва 150 мм необходимо выбирать анкерный крепеж с краевым расстоянием (от оси анкера до кромки бетона) не более 35 мм.

При ширине шва менее 150 мм возможно использование анкера с большим краевым расстоянием, при этом рекомендуется изготовление фаски (см. эскиз).

Рекомендуем проконсультироваться с нашими техническими специалистами.

При ширине шва 200 мм необходимо выбирать анкерный крепеж с краевым расстоянием (от оси анкера до кромки бетона) не более 35 мм.

При ширине шва менее 200 мм возможно использование анкера с большим краевым расстоянием, при этом рекомендуется изготовление фаски (см. эскиз).

Рекомендуем проконсультироваться с нашими техническими специалистами.

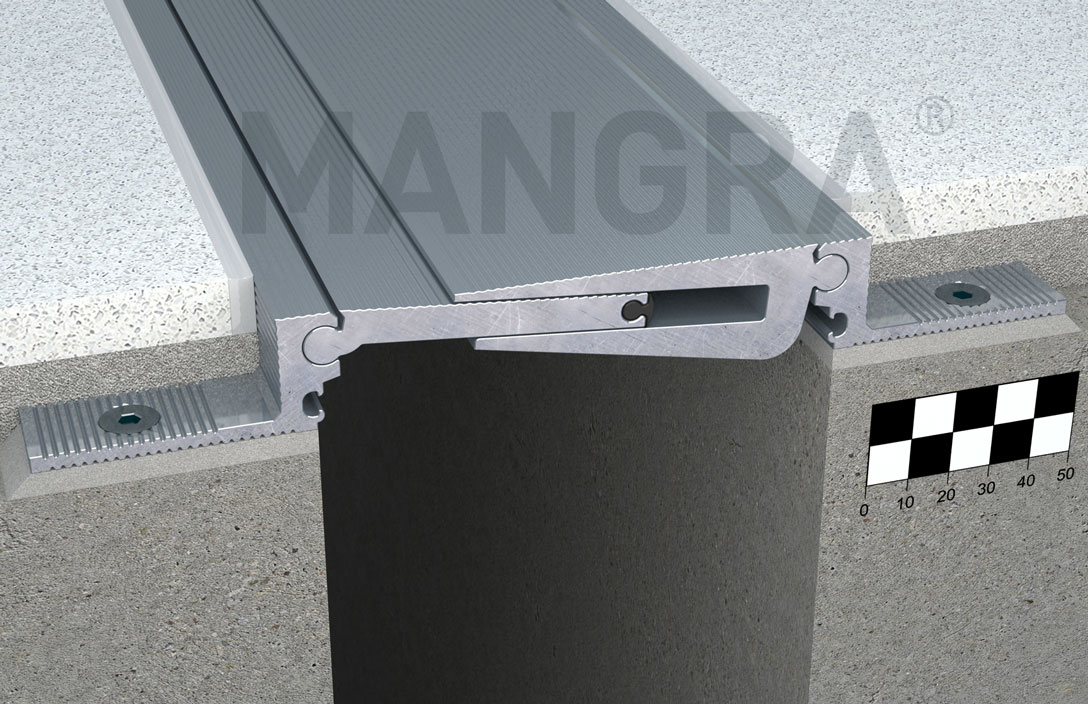

MANGRA 5320-100

MANGRA 5320-100

Конструкция для пола

Категория помещений / Интенсивность нагрузок
(A, B, C, D, E)/a, F/b, G/c

a
a
b
74,4 kH
10,9 kH
  • конструкция для оформления деформационных швов под все типы покрытия пола;
  • подходит для оформления деформационных швов в фальшполах;
  • для швов шириной до 110 мм;
  • общая компенсация горизонтальных сдвигов 46 (±23) мм;
  • общая компенсация вертикальных сдвигов 44 (±22) мм.
Особенности конструкции
  • усиленная анкерная часть обладает большей прочностью и жёсткостью, менее восприимчива к изменению ширины шва и отклонениям шва от оси благодаря утолщению снизу;
  • конструкция шарнирной части менее восприимчива к динамическим ударам при проезде через шов;
  • привлекательный дизайн;

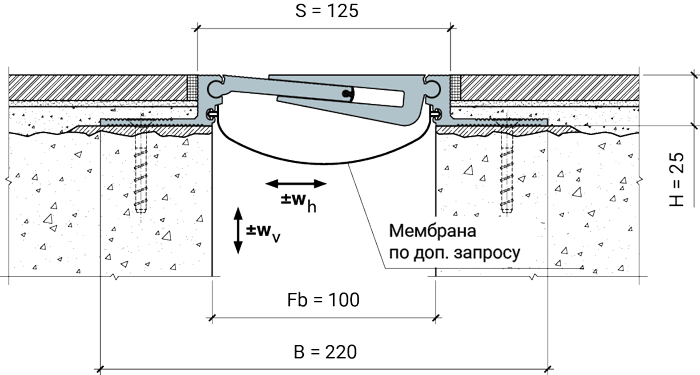

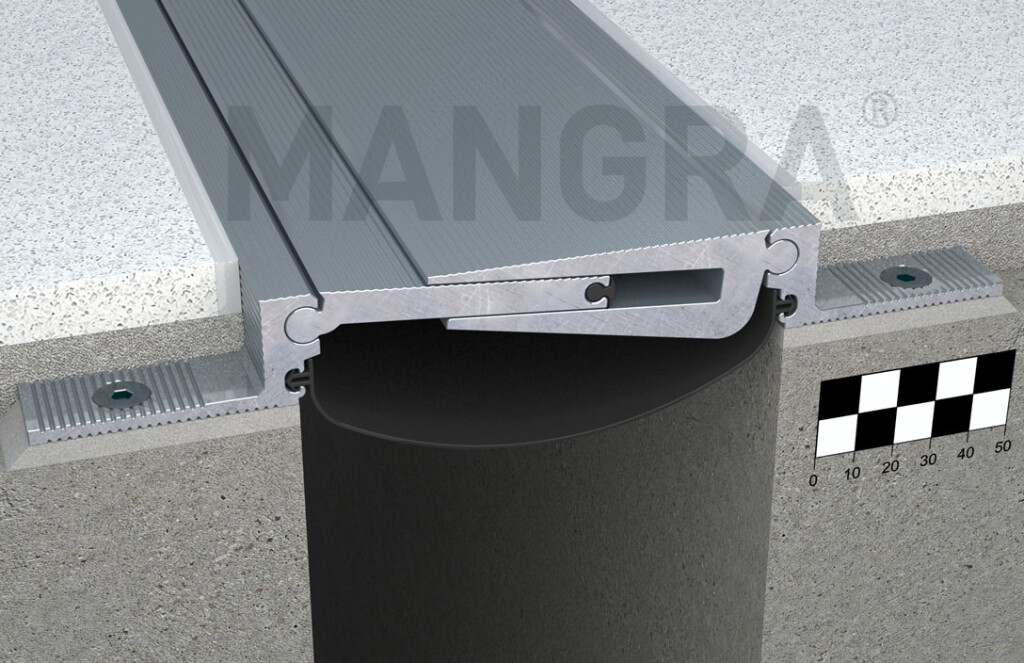

  • дополнительная мембрана-паробарьер доступна для высот 25 мм и более, поставляется по дополнительному запросу, примерная ширина — 140 мм;
  • в шарнирных элементах конструкции присутствует надёжный уплотнитель для защиты от попадания грязи и пыли внутрь шва.

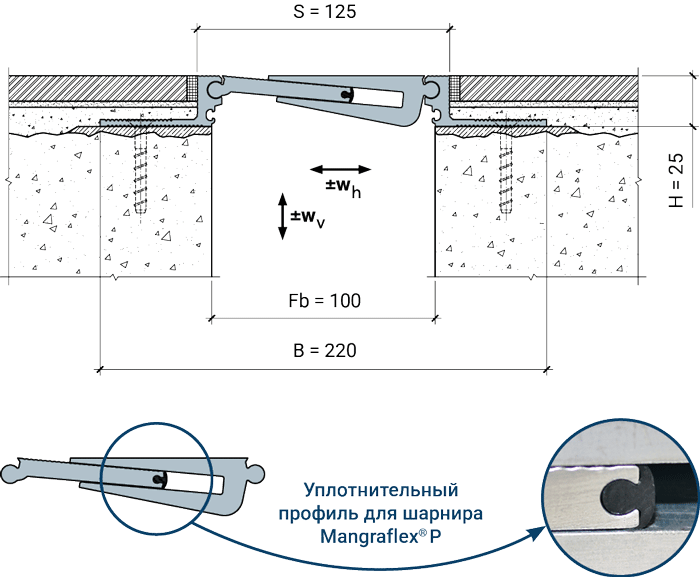

Схема монтажа

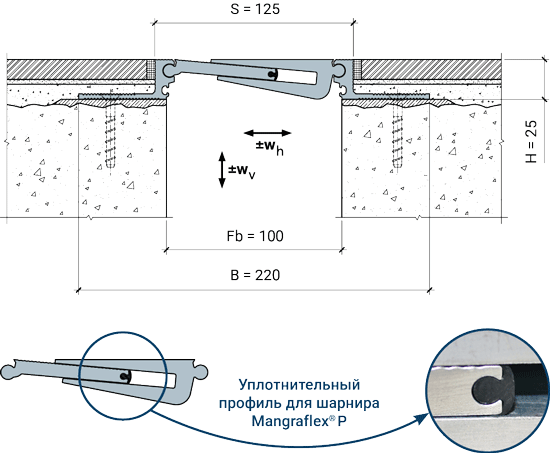

MANGRA 5320-100, h = 25 мм

* см. подробнее на странице Дополнительные опции и аксессуары.
Обозначение в проектаx
MANGRA 5320
название серии
100
ширина
шва
,
h = 25 мм
высота
конструкции
Технические данные конструкции
Конструкция
Fb (Fbmin - Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 5320-100, h = 15 мм 100 (77 − 123) 46 (±23) 44 (±22) 15 ≈ 125 ≈ 220
MANGRA 5320-100, h = 20 мм 100 (77 − 123) 46 (±23) 44 (±22) 20 ≈ 125 ≈ 220
MANGRA 5320-100, h = 25 мм 110 (87 − 133) 46 (±23) 44 (±22) 25 ≈ 125 ≈ 220
MANGRA 5320-100, h = 50 мм 110 (87 − 133) 46 (±23) 44 (±22) 50 ≈ 125 ≈ 220
MANGRA 5320-100, h = 80 мм 110 (87 − 133) 46 (±23) 44 (±22) 80 ≈ 125 ≈ 230
MANGRA 5320-100, h = 100 мм 110 (87 − 133) 46 (±23) 44 (±22) 100 ≈ 125 ≈ 240

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый, мембрана Mangraflex® P.

Цвет: натуральный алюминий.

Технические данные конструкции
Конструкция
Fb (Fbmin - Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 5320-100, h = 15 мм 100 (77 − 123) 46 (±23) 44 (±22) 15 ≈ 125 ≈ 220
MANGRA 5320-100, h = 20 мм 100 (77 − 123) 46 (±23) 44 (±22) 20 ≈ 125 ≈ 220
MANGRA 5320-100, h = 25 мм 110 (87 − 133) 46 (±23) 44 (±22) 25 ≈ 125 ≈ 220
MANGRA 5320-100, h = 50 мм 110 (87 − 133) 46 (±23) 44 (±22) 50 ≈ 125 ≈ 220
MANGRA 5320-100, h = 80 мм 110 (87 − 133) 46 (±23) 44 (±22) 80 ≈ 125 ≈ 230
MANGRA 5320-100, h = 100 мм 110 (87 − 133) 46 (±23) 44 (±22) 100 ≈ 125 ≈ 240

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый, мембрана Mangraflex® P.

Цвет: натуральный алюминий.

Материалы для скачивания
Описание серии1,1 Мб Чертеж в формате DWG171 Кб
Возможные модификации и схемы монтажа

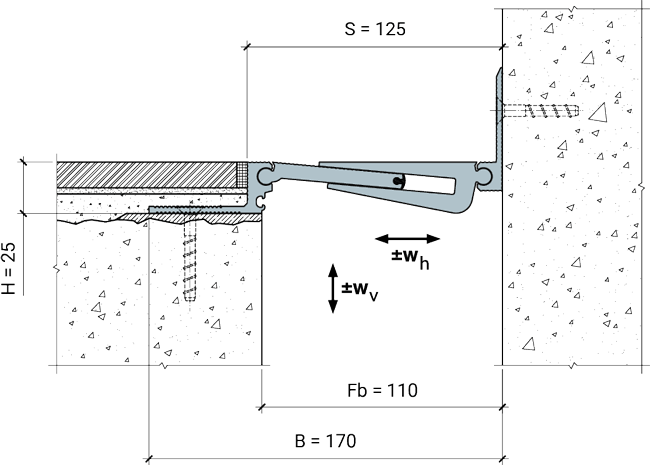

Угловая модификация серии

MANGRA 5320-100, h = 25 мм, Угол

Обозначение в проектаx для угловых модификаций:

MANGRA 5320
название серии
100
ширина
шва
,
h = 25 мм
высота
конструкции
,
Угол
идентификатор
для угловых серий
