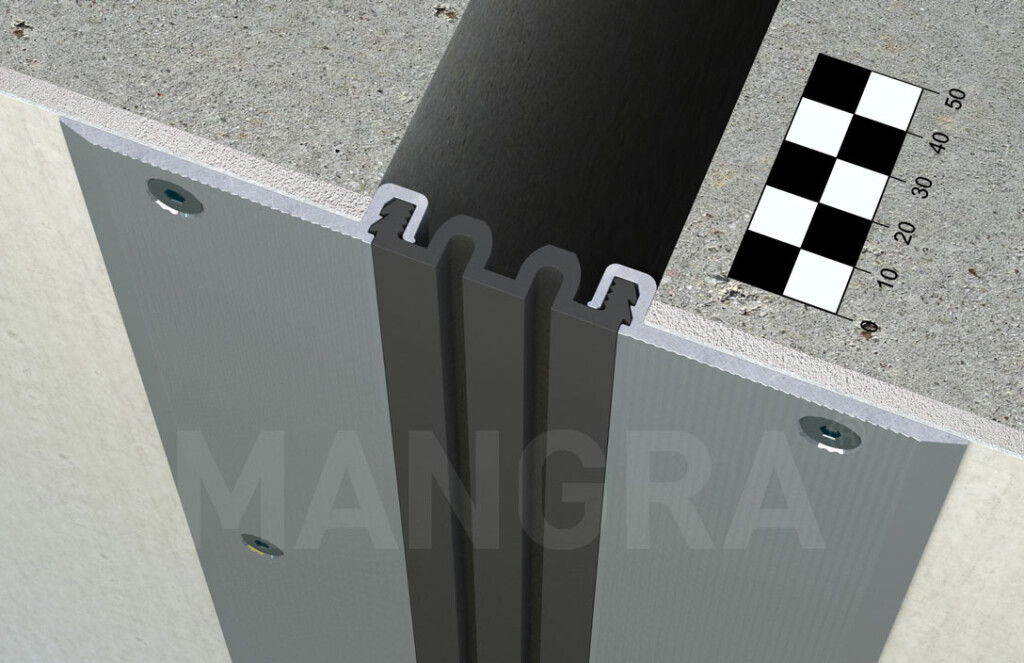

MANGRA 3310-050

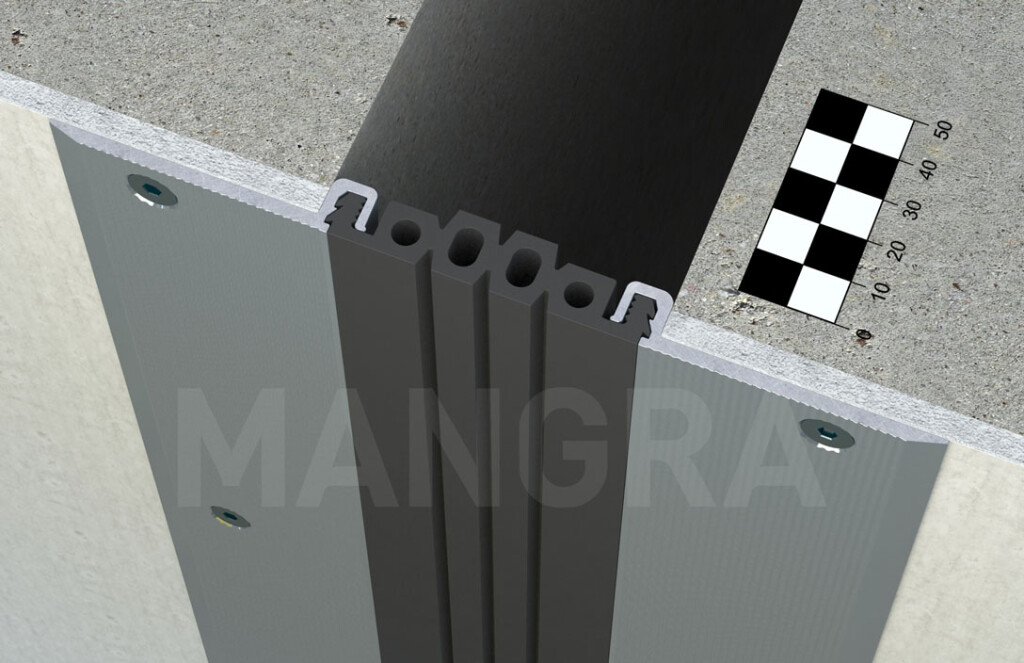

MANGRA 3310-075

MANGRA 3310

Конструкция для стен

Категория помещений / Интенсивность нагрузок
A, B, C, D, E, F, G
MANGRA 3310-030
Цвет вставки: MANGRA 3310-030
MANGRA 3310-030
MANGRA 3310-050
MANGRA 3310-075
  • накладная конструкция для оформления и защиты деформационных швов;
  • для швов шириной 30-75 мм;
  • общая компенсация горизонтальных сдвигов:
    • MANGRA 3310-030 — 10 (±5) мм;
    • MANGRA 3310-050 — 14 (±7) мм;
    • MANGRA 3310-075 — 20 (±10) мм;
  • общая компенсация вертикальных сдвигов:
    • MANGRA 3310-030 — 4 (±2) мм;
    • MANGRA 3310-050 — 10 (±5) мм;
    • MANGRA 3310-075 — 12 (±6) мм;
Особенности конструкции
  • легко и просто устанавливать;
  • возможность замены без демонтажа прилегающего покрытия;
  • легко заменяемая эластичная вставка (если эластичную вставку повредили, затёрли, испачкали или поменялся дизайн помещения и т.п., её можно поменять на такую же или вставку другого цвета);
  • по дополнительному запросу поставляется с гладкой вставкой (рассчитана на компенсацию меньших сдвигов);
  • возможность установки декоративной вставки, большой выбор цветовых решений вставки;
  • по дополнительному запросу конструкция изготавливается с антистатической поверхностью.
Схема монтажа

MANGRA 3310-030

MANGRA 3310-030
Обозначение в проектаx
MANGRA 3310
название серии
–
030
ширина шва
Технические данные конструкции
Конструкция
Fb (Fbmin - Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 3310-030 30 (25 − 35) 10 (±5) 4 (±2) 13 ≈ 140 ≈ 140
MANGRA 3310-050 50 (43 − 57) 14 (±7) 10 (±5) 14 ≈ 170 ≈ 170
MANGRA 3310-075 75 (65 − 85) 20 (±10) 12 (±6) 15 ≈ 195 ≈ 195

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый, Mangraflex® P, Mangraflex® T.

Цвет вставки: белый, серый, бежевый, чёрный, цвета RAL (по запросу).
Технические данные конструкции
Конструкция
Fb (Fbmin - Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 3310-030 30 (25 − 35) 10 (±5) 4 (±2) 13 ≈ 140 ≈ 140
MANGRA 3310-050 50 (43 − 57) 14 (±7) 10 (±5) 14 ≈ 170 ≈ 170
MANGRA 3310-075 75 (65 − 85) 20 (±10) 12 (±6) 15 ≈ 195 ≈ 195

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый, Mangraflex® P, Mangraflex® T.

Цвет вставки: белый, серый, бежевый, чёрный, цвета RAL (по запросу).
Возможные модификации и схемы монтажа

Угловая модификация серии

MANGRA 3310-030, Угол

MANGRA 3310-030, Угол

Обозначение в проектаx для угловых модификаций:

MANGRA 3310
название серии
–030
ширина
шва
,
Угол
идентификатор
для угловых серий
Материалы для скачивания
 Описание
MANGRA 3310-030 Описание
MANGRA 3310-050 		Описание
MANGRA 3310-075 Чертеж в формате DWG87 Кб
