MANGRA 5010-050

MANGRA 5310-050

Конструкция для пола

Категория помещений / Интенсивность нагрузок
(A, B, C, D)/a, (E, F)/b, G/c

пешеходные нагрузкипешеходные нагрузки
пешеходные нагрузки
a
тележка, чемодантележка, чемодан
тележка, чемодан
a
легковой автомобильлегковой автомобиль
легковой автомобиль
b
погрузчик на пневматических колесахпогрузчик на пневматических колесах
погрузчик на пневматических колесах
53,7 кН
складская техника на жёстких колёсахскладская техника на жёстких колёсах
складская техника на жёстких колёсах
14,3 кН
грузовой транспортгрузовой транспорт
грузовой транспорт
—
MANGRA 5010-050
  • накладная конструкция для оформления деформационных швов под все типы покрытия пола;
  • подходит для оформления деформационных швов в фальшполах;
  • для швов шириной 50 мм;
  • общая компенсация горизонтальных сдвигов 11 (+8/-3) мм;
  • общая компенсация вертикальных сдвигов 12 (±6) мм.
Особенности конструкции
  • усиленная накладная часть, увеличенная толщина (4 мм) позволяют применять надёжный крепёж, уменьшается вероятность брака при зенковании;
  • легко и просто устанавливать;
  • привлекательный внешний вид в течение долгого времени (специально разработанный рельеф лицевой поверхности не задерживает грязь, очень прост в уходе).

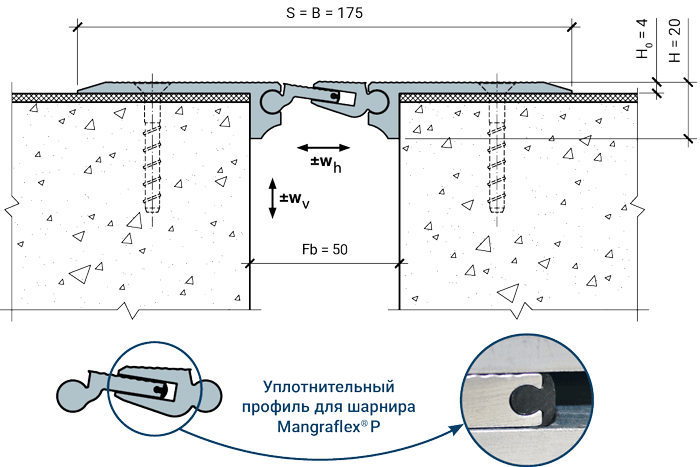

Схема монтажа

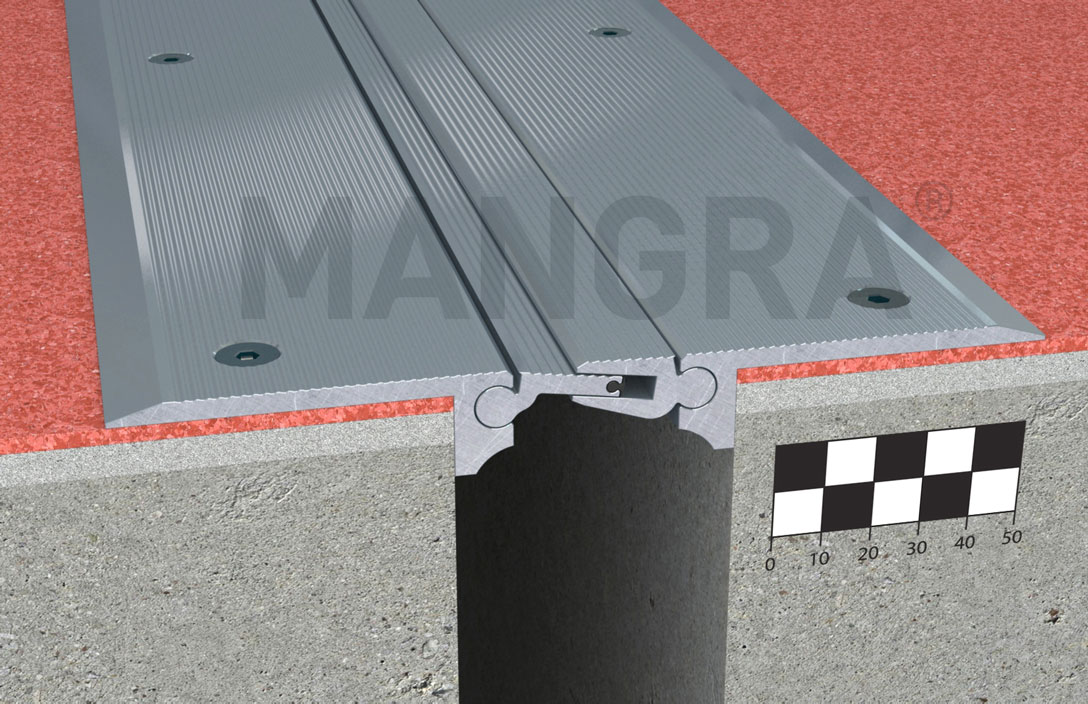

MANGRA 5310-050

MANGRA 5310-050
Обозначение в проектаx
MANGRA 5310
название серии
–
050
ширина шва
Технические данные конструкции
Конструкция
Fb (Fbmin - Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 5310-050 50 (47 − 58) 11 (+8/-3) 12 (±6) 20 ≈ 175 ≈ 175

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый.

Цвет: натуральный алюминий.
Технические данные конструкции
Конструкция
Fb (Fbmin - Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 5310-050 50 (47 − 58) 11 (+8/-3) 12 (±6) 20 ≈ 175 ≈ 175

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый.

Цвет: натуральный алюминий.
Возможные модификации и схемы монтажа

Угловая модификация серии

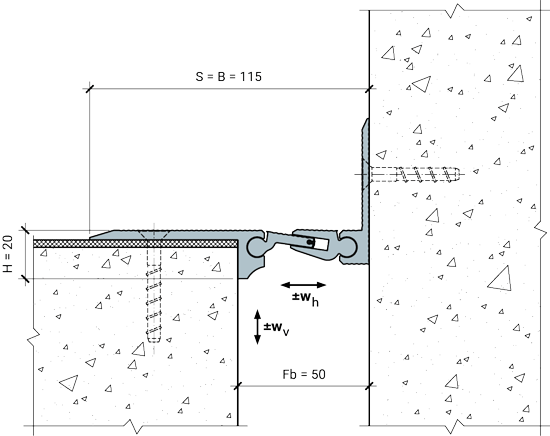

MANGRA 5310-050, Угол

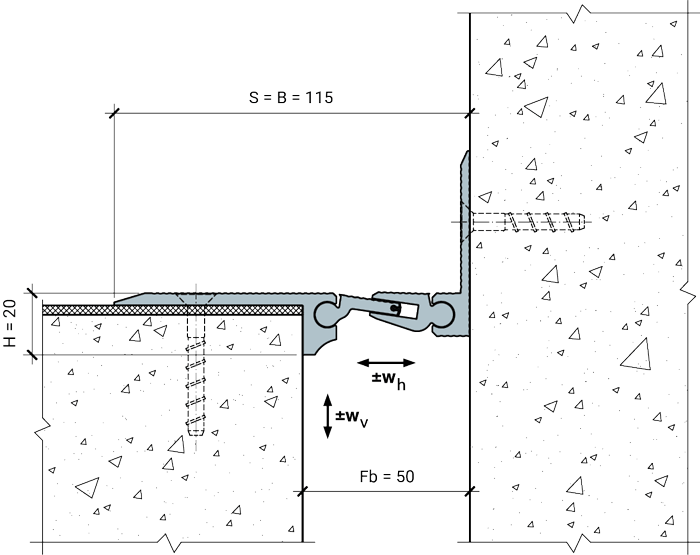

MANGRA 5310-050, Угол

Обозначение в проектаx для угловых модификаций:

MANGRA 5310
название серии
–050
ширина
шва
,
Угол
идентификатор
для угловых серий
