MANGRA 9358-050

MANGRA 9358-050

Конструкция для пола

Категория помещений / Интенсивность нагрузок
(A, B, C, D, E)/a, F/a, G/a

пешеходные нагрузкипешеходные нагрузки
пешеходные нагрузки
a
тележка, чемодантележка, чемодан
тележка, чемодан
a
легковой автомобильлегковой автомобиль
легковой автомобиль
a
погрузчик на пневматических колесахпогрузчик на пневматических колесах
погрузчик на пневматических колесах
180,0 kH
складская техника на жёстких колёсахскладская техника на жёстких колёсах
складская техника на жёстких колёсах
55,4 kH
грузовой транспортгрузовой транспорт
грузовой транспорт
b
MANGRA 9358-050
  • данная конструкция является аналогом конструкции MANGRA 9350-050 усиленная;
  • конструкция, специально разработанная для оформления деформационных швов пола в продуктовых и строительных гипермаркетах с высокостеллажным хранением;
  • устанавливается в местах высоких нагрузок, в которых используется складская техника (высотные штабелёры, ричтраки, погрузчики, гидравлические тележки);
  • также применяется для оформления деформационных швов пола на промышленных предприятиях, фабриках, заводах, складах;
  • для швов шириной до 50 (71) мм;
  • общая компенсация сдвигов до 32 мм.
Особенности конструкции

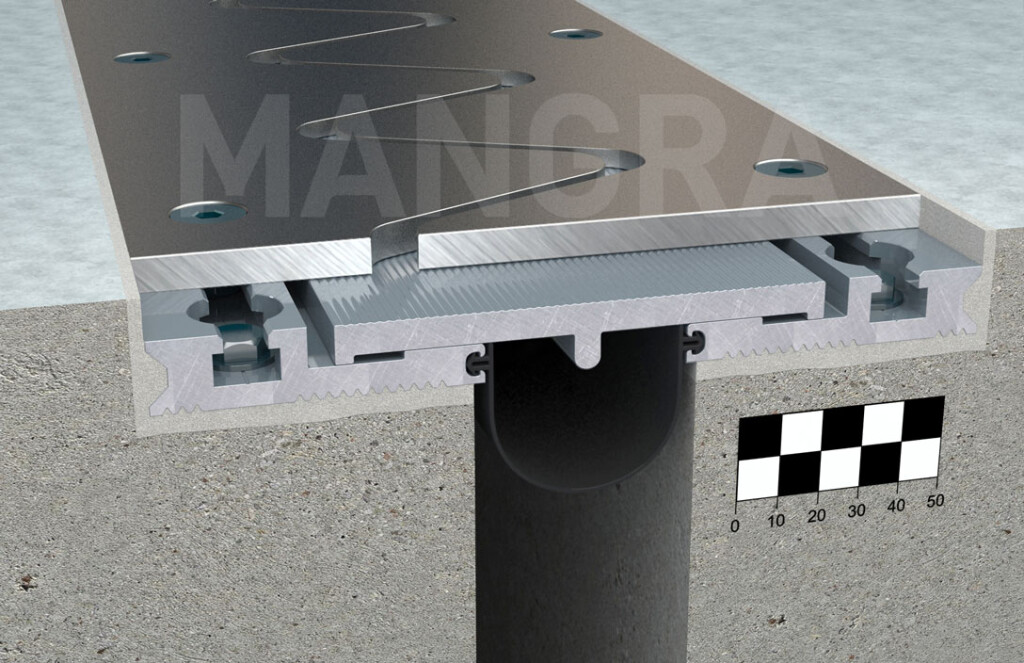

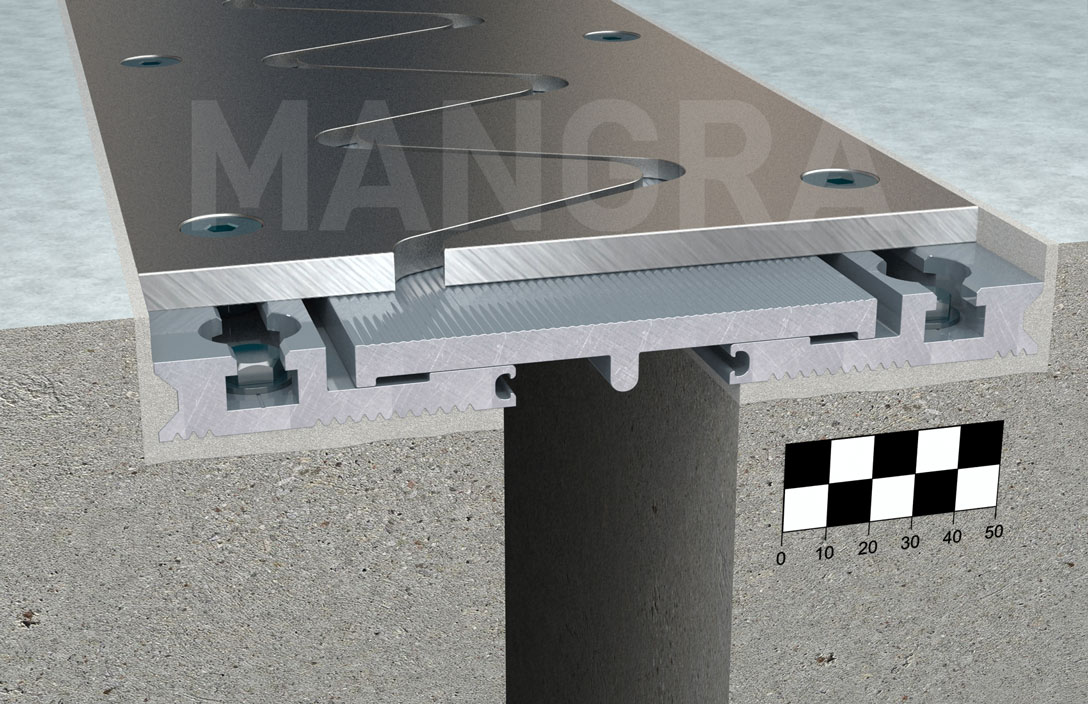

  • специальная геометрия волнообразного шва значительно уменьшает динамическое воздействие на края швов даже при использовании складской техники на маленьких и жёстких колесах, а при небольшом раскрытии конструкции исключает его полностью;
  • прямоугольное сечение конструкции позволяет уменьшить объем монтажных составов, что приводит к дополнительной экономии средств и сокращает сроки установки (ремонта);
  • минимальная ширина монтажного состава между покрытием пола и конструкцией уменьшает вероятность выкрашивания материалов;
  • конструкция поставляется в собранном виде с монтажными уголками;
  • поперечные монтажные уголки обеспечивают удобную и простую установку конструкции;
  • рекомендуем данный тип конструкций при проведении ремонтных работ;
  • по дополнительному запросу верхняя часть конструкции изготавливается из нержавеющей стали или конструкционной стали с окраской.

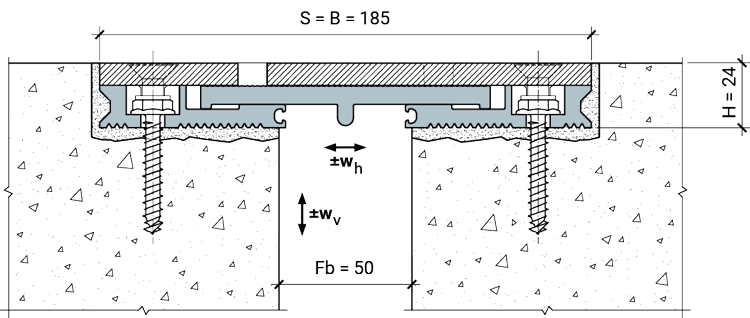

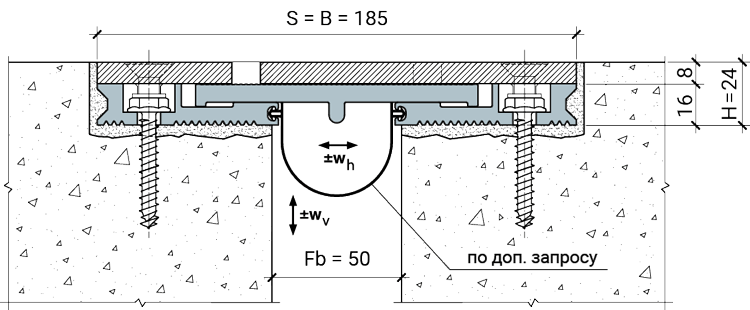

Схема монтажа

MANGRA 9358-050

MANGRA 9358-050
* см. подробнее на странице Дополнительные опции и аксессуары.
Обозначение в проектаx
MANGRA 9358
название серии
–
050
ширина шва
Технические данные конструкции
Конструкция
Fb (Fbmin - Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 9358-050 50 (39 − 71) 32 (+21/-11) 2 (±1) 21 ≈ 185 ≈ 185

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый, верхняя часть - сталь оцинкованная, мембрана Mangraflex® P.

Цвет: зависит от варианта поставки.
Технические данные конструкции
Конструкция
Fb (Fbmin - Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 9358-050 50 (39 − 71) 32 (+21/-11) 2 (±1) 21 ≈ 185 ≈ 185

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый, верхняя часть - сталь оцинкованная, мембрана Mangraflex® P.

Цвет: зависит от варианта поставки.
