MANGRA 5311

MANGRA 5311

Конструкция для пола

Категория помещений / Интенсивность нагрузок
(A, B, C)/a, (D, E)/b

пешеходные нагрузкипешеходные нагрузки
пешеходные нагрузки
a
тележка, чемодантележка, чемодан
тележка, чемодан
b
легковой автомобильлегковой автомобиль
легковой автомобиль
—
погрузчик на пневматических колесахпогрузчик на пневматических колесах
погрузчик на пневматических колесах
—
складская техника на жёстких колёсахскладская техника на жёстких колёсах
складская техника на жёстких колёсах
—
грузовой транспортгрузовой транспорт
грузовой транспорт
—

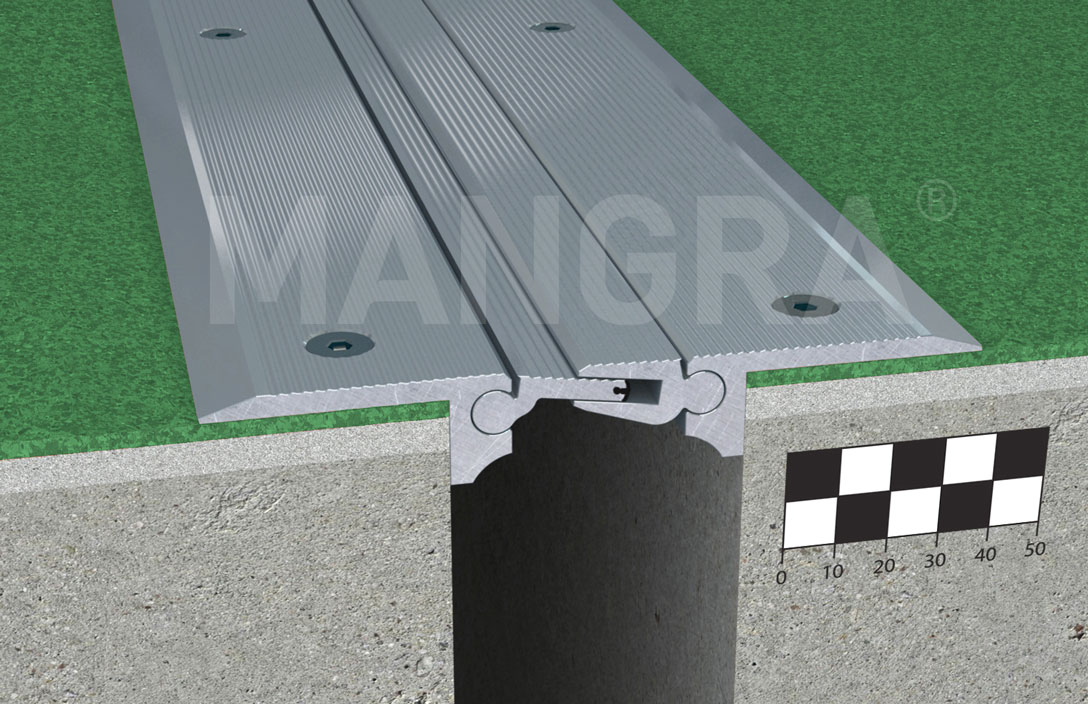

MANGRA 5311
  • данная серия аналогична серии MANGRA 5310 с уменьшенной видимой частью (S);
  • накладная конструкция для оформления деформационных швов под все типы покрытия пола;
  • подходит для оформления деформационных швов в фальшполах;
  • параметры ширины швов, компенсации горизонтальных и вертикальных сдвигов аналогичны серии MANGRA 5310.
Особенности конструкции
  • из-за уменьшенной видимой части (S) накладываются ограничения на краевое расстояние крепления анкеров в бетон (краевое расстояние составляет 25–30 мм);
  • данная конструкция достаточно успешно функционирует и может применяться для оформления деформационных швов в стенах;
  • легко и просто устанавливать;
  • привлекательный внешний вид в течение долгого времени (специально разработанный рельеф лицевой поверхности не задерживает грязь, очень прост в уходе).

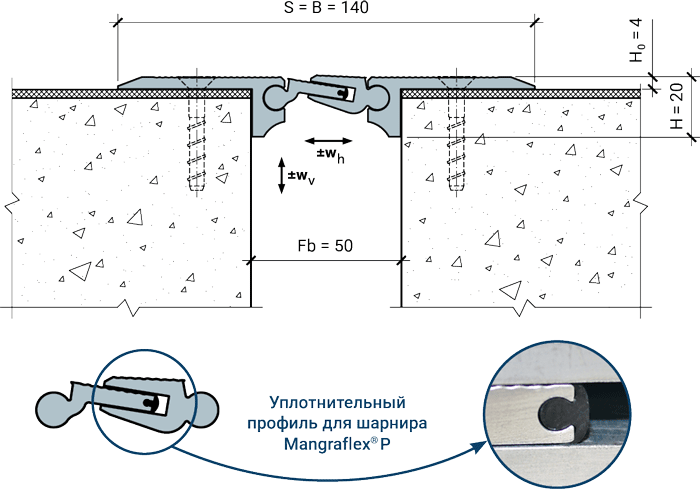

Схема монтажа

MANGRA 5311-050

MANGRA 5311-050
Обозначение в проектаx
MANGRA 5311
название серии
–
050
ширина шва
Технические данные конструкции
Конструкция
Fb, мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
MANGRA 5311-050 50 (47 - 58) 11 (+8/-3) 12 (±6) 20 ≈ 140
MANGRA 5311-075 75 (64 - 86) 22 (+11) 18 (±9) 20 ≈ 165
MANGRA 5311-090 90 (79 - 105) 26 (+15/-11) 24 (±12) 20 ≈ 180
MANGRA 5311-120 120 (98 - 145) 47 (+25/-22) 50 (±25) 20 ≈ 210

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый.

Цвет: натуральный алюминий.
Технические данные конструкции
Конструкция
Fb, мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
MANGRA 5311-050 50 (47 - 58) 11 (+8/-3) 12 (±6) 20 ≈ 140
MANGRA 5311-075 75 (64 - 86) 22 (+11) 18 (±9) 20 ≈ 165
MANGRA 5311-090 90 (79 - 105) 26 (+15/-11) 24 (±12) 20 ≈ 180
MANGRA 5311-120 120 (98 - 145) 47 (+25/-22) 50 (±25) 20 ≈ 210

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый.

Цвет: натуральный алюминий.
Возможные модификации и схемы монтажа

Угловая модификация серии

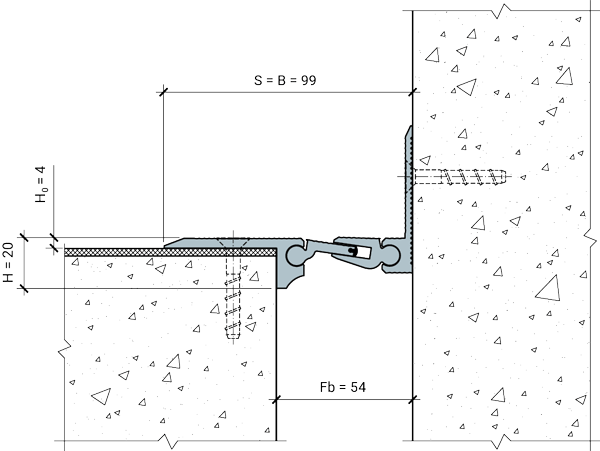

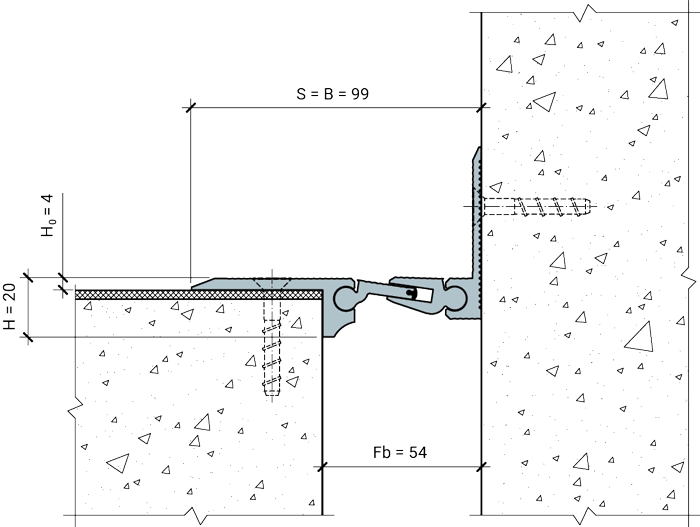

MANGRA 5311-050, Угол

MANGRA 5311-050, Угол

Обозначение в проектаx для угловых модификаций:

MANGRA 5311
название серии
–050
ширина
шва
,
Угол
идентификатор
для угловых серий
