Вариант поставки: стандартный

стандартный

с удлинённымибоковыми болтами

MANGRA 5370-030

Конструкция для пола

Категория помещений / Интенсивность нагрузок
(A, B, C, D, E)/a, F/b, G/c

пешеходные нагрузки	a
тележка, чемодан	a
легковой автомобиль	b

погрузчик на пневматических колесах	191,3 kH
складская техника на жёстких колёсах	22,0 kH
грузовой транспорт	b

технические данные конструкции

материалы для скачивания

возможные модификации и схемы монтажа

Вариант поставки: стандартный

стандартный

с удлинёнными боковыми болтами

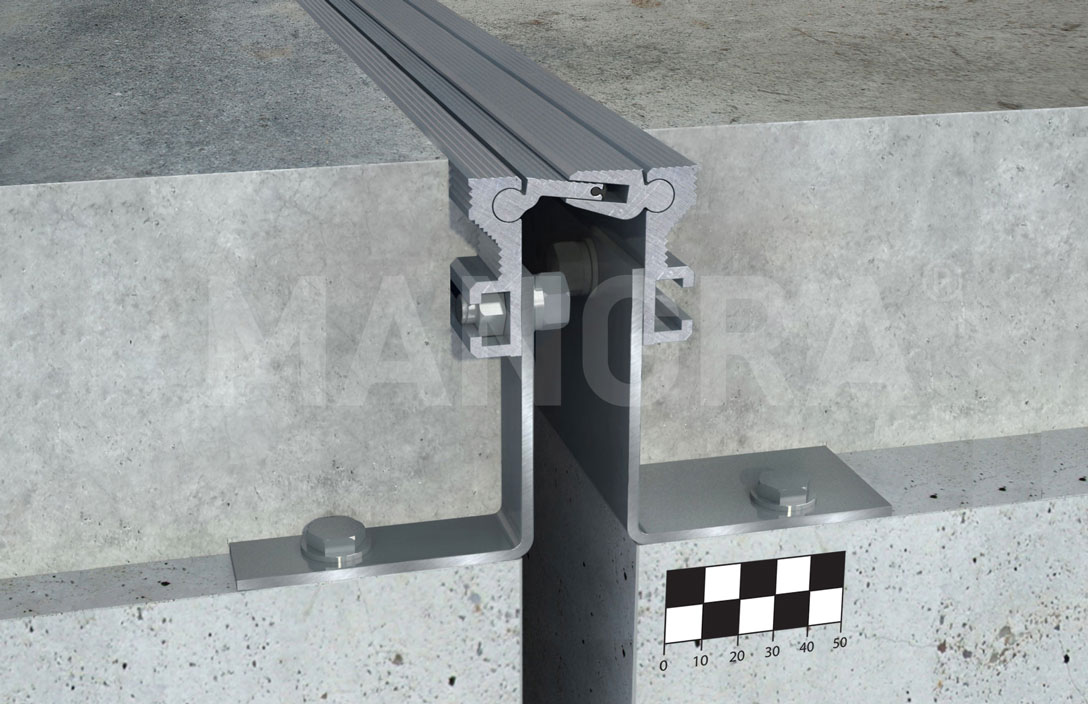

конструкция для оформления деформационных швов под все типы покрытия пола;
для швов шириной до 30 мм;
общая компенсация горизонтальных сдвигов 10 (±5) мм;
общая компенсация вертикальных сдвигов 12 (±6) мм.

Особенности конструкции

конструкция шарнирной части менее восприимчива к динамическим ударам при проезде через шов;
возможно изготовление опорных уголков для конструкций высотой от 100 до 200 мм;
в случае выбора контрукции с высотой h = 100 мм рекомендуем использовать конструкцию MANGRA 5320-030, h = 100 мм;

2 варианта поставки: 1) стандартная — с коротким болтом, соединяющим опорный уголок и верхнюю часть конструкции; 2) дополнительный вариант поставки — с удлинённым боковым болтом для более надёжной фиксации в бетонной стяжке;
привлекательный дизайн.

Схема монтажа

Стандартная поставка:
MANGRA 5370-030, h = 100 мм

<strong>Стандартная поставка:</strong> <br>MANGRA 5370-030, h = 100 мм

Дополнительный вариант поставки:
MANGRA 5370-030, h = 100 мм (с удлинёнными боковыми болтами)

<strong>Дополнительный вариант поставки:</strong> <br>MANGRA 5370-030, h = 100 мм (с удлинёнными боковыми болтами)

Обозначение в проектаx

MANGRA 5370
название серии

–030
ширина
шва

h = 100 мм
высота
конструкции

MANGRA 5370
название серии

–030
ширина
шва

h = 100 мм
высота
конструкции

(с удлинёнными боковыми болтами)
дополнительная
комплектация

Технические данные конструкции

Конструкция

Fb (Fb_min - Fb_max), мм

ширина деформационного шва

w_h, мм

общая компенсация горизонтальных сдвигов

w_v, мм

общая компенсация вертикальных сдвигов

Н, мм

высота конструкции

S, мм

видимая ширина конструкции

B, мм

ширина
профиля

MANGRA 5370-030, h = 100 мм *

30 (25 − 35)

10 (±5)

12 (±6)

100

≈ 57

≈ 175

MANGRA 5370-030, h = 110 мм

30 (25 − 35)

10 (±5)

12 (±6)

110

≈ 57

≈ 175

MANGRA 5370-030, h = 120 мм

30 (25 − 35)

10 (±5)

12 (±6)

120

≈ 57

≈ 175

MANGRA 5370-030, h = 130 мм

30 (25 − 35)

10 (±5)

12 (±6)

130

≈ 57

≈ 175

MANGRA 5370-030, h = 140 мм

30 (25 − 35)

10 (±5)

12 (±6)

140

≈ 57

≈ 175

MANGRA 5370-030, h = 150 мм

30 (25 − 35)

10 (±5)

12 (±6)

150

≈ 57

≈ 175

MANGRA 5370-030, h = 160 мм

30 (25 − 35)

10 (±5)

12 (±6)

160

≈ 57

≈ 175

MANGRA 5370-030, h = 170 мм

30 (25 − 35)

10 (±5)

12 (±6)

170

≈ 57

≈ 175

MANGRA 5370-030, h = 180 мм

30 (25 − 35)

10 (±5)

12 (±6)

180

≈ 57

≈ 175

MANGRA 5370-030, h = 190 мм

30 (25 − 35)

10 (±5)

12 (±6)

190

≈ 57

≈ 175

MANGRA 5370-030, h = 200 мм

30 (25 − 35)

10 (±5)

12 (±6)

200

≈ 57

≈ 175

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый; конструкционная сталь с горячим цинкованием.

Цвет: натуральный алюминий.

*	Рекомендуем для конструкций с высотой h = 100 мм использовать конструкцию MANGRA 5320-030, h = 100 мм.

Технические данные конструкции

Конструкция

Fb (Fb_min - Fb_max), мм

ширина деформационного шва

w_h, мм

общая компенсация горизонтальных сдвигов

w_v, мм

общая компенсация вертикальных сдвигов

Н, мм

высота конструкции

S, мм

видимая ширина конструкции

B, мм

ширина
профиля

MANGRA 5370-030, h = 100 мм *

30 (25 − 35)

10 (±5)

12 (±6)

100

≈ 57

≈ 175

MANGRA 5370-030, h = 110 мм

30 (25 − 35)

10 (±5)

12 (±6)

110

≈ 57

≈ 175

MANGRA 5370-030, h = 120 мм

30 (25 − 35)

10 (±5)

12 (±6)

120

≈ 57

≈ 175

MANGRA 5370-030, h = 130 мм

30 (25 − 35)

10 (±5)

12 (±6)

130

≈ 57

≈ 175

MANGRA 5370-030, h = 140 мм

30 (25 − 35)

10 (±5)

12 (±6)

140

≈ 57

≈ 175

MANGRA 5370-030, h = 150 мм

30 (25 − 35)

10 (±5)

12 (±6)

150

≈ 57

≈ 175

MANGRA 5370-030, h = 160 мм

30 (25 − 35)

10 (±5)

12 (±6)

160

≈ 57

≈ 175

MANGRA 5370-030, h = 170 мм

30 (25 − 35)

10 (±5)

12 (±6)

170

≈ 57

≈ 175

MANGRA 5370-030, h = 180 мм

30 (25 − 35)

10 (±5)

12 (±6)

180

≈ 57

≈ 175

MANGRA 5370-030, h = 190 мм

30 (25 − 35)

10 (±5)

12 (±6)

190

≈ 57

≈ 175

MANGRA 5370-030, h = 200 мм

30 (25 − 35)

10 (±5)

12 (±6)

200

≈ 57

≈ 175

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый; конструкционная сталь с горячим цинкованием.

Цвет: натуральный алюминий.

*	Рекомендуем для конструкций с высотой h = 100 мм использовать конструкцию MANGRA 5320-030, h = 100 мм.

Возможные модификации и схемы монтажа

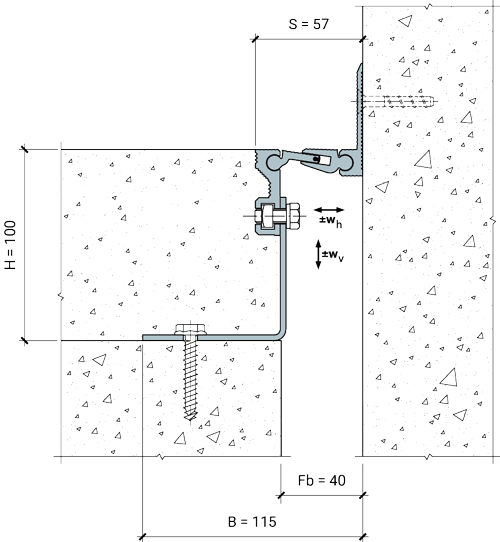

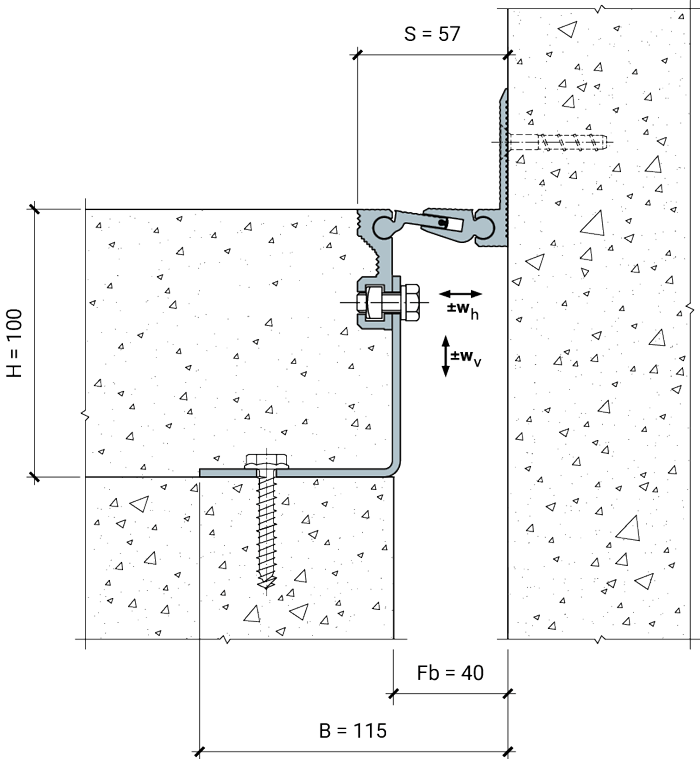

Угловая модификация серии

Стандартная поставка:
MANGRA 5370-030, h = 100 мм, Угол
