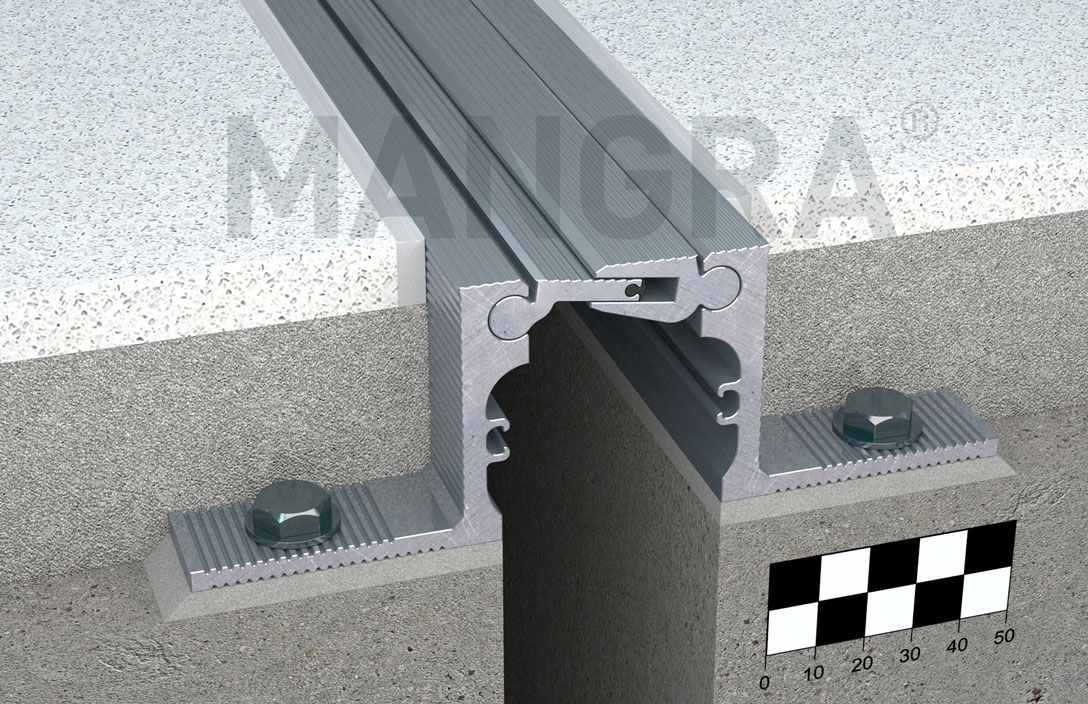

MANGRA 5320-030

MANGRA 5320-030

Конструкция для пола

Категория помещений / Интенсивность нагрузок
(A,B,C,D,E)/a, F/b, G/c

a
a
b
191,3 kH
22,0 kH
c
  • конструкция для оформления деформационных швов под все типы покрытия пола;
  • для швов шириной до 40 (45) мм;
  • общая компенсация горизонтальных сдвигов до 10 мм;
  • общая компенсация вертикальных сдвигов до 12 мм.
Особенности конструкции
  • усиленная анкерная часть обладает большей прочностью и жесткостью, менее восприимчива к изменению ширины шва и отклонениям шва от оси благодаря утолщению снизу;
  • конструкция шарнирной части менее восприимчива к динамическим ударам при проезде через шов;
  • привлекательный дизайн;

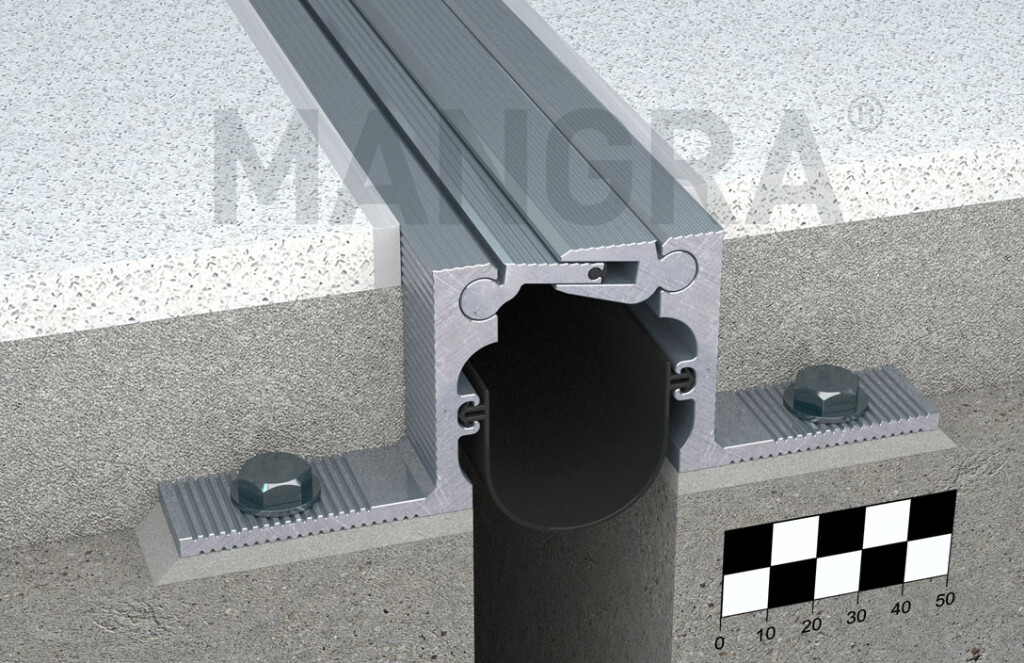

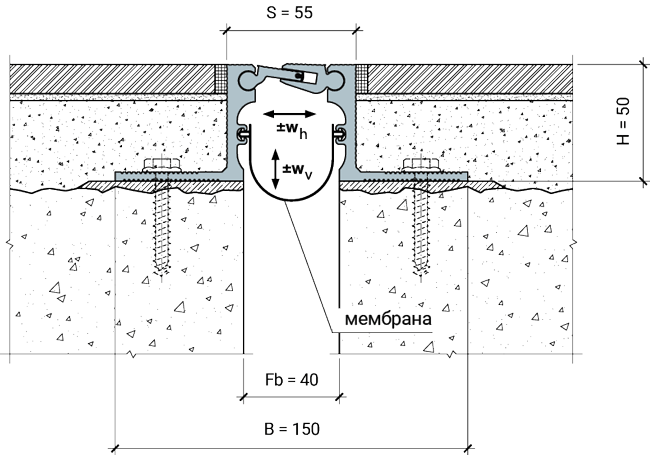

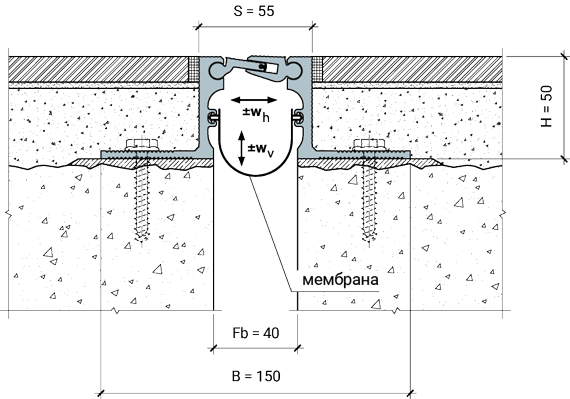

  • мембрана поставляется по дополнительному запросу L1 = 86 мм (для справок), доступна для высоты 25 мм и более.

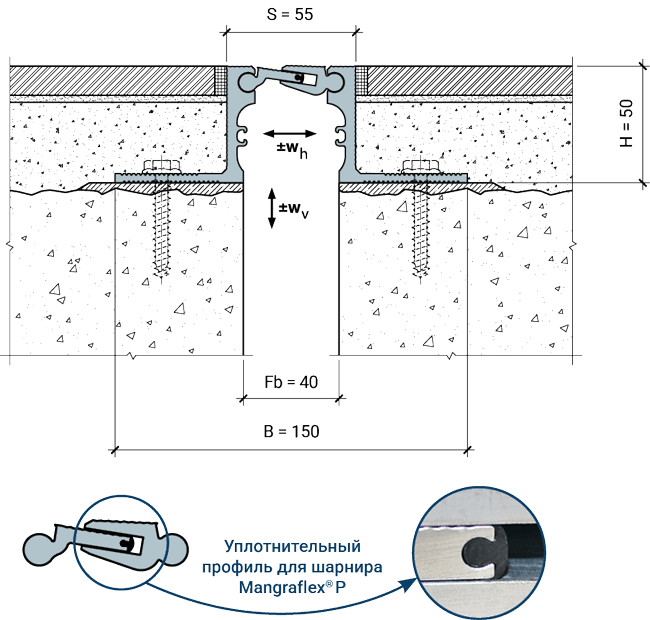

Схема монтажа

MANGRA 5320-030, h = 50 мм

* см. подробнее на странице Дополнительные опции и аксессуары.
Обозначение в проектаx
MANGRA 5320
название серии
030
ширина
шва
,
h = 50 мм
высота
конструкции
Технические данные конструкции
Конструкция
Fb (Fbmin - Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 5320-030, h = 15 мм 30 (25 − 35) 10 (±5) 12 (±6) 15 ≈ 55 ≈ 150
MANGRA 5320-030, h = 20 мм 30 (25 − 35) 10 (±5) 12 (±6) 20 ≈ 55 ≈ 150
MANGRA 5320-030, h = 25 мм 40 (35 − 45) 10 (±5) 12 (±6) 25 ≈ 55 ≈ 150
MANGRA 5320-030, h = 50 мм 40 (35 − 45) 10 (±5) 12 (±6) 50 ≈ 55 ≈ 150
MANGRA 5320-030, h = 80 мм 40 (35 − 45) 10 (±5) 12 (±6) 80 ≈ 55 ≈ 160
MANGRA 5320-030, h = 100 мм 40 (35 − 45) 10 (±5) 12 (±6) 100 ≈ 55 ≈ 170

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый, мембрана Mangraflex® P.

Цвет: натуральный алюминий.

Технические данные конструкции
Конструкция
Fb (Fbmin - Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 5320-030, h = 15 мм 30 (25 − 35) 10 (±5) 12 (±6) 15 ≈ 55 ≈ 150
MANGRA 5320-030, h = 20 мм 30 (25 − 35) 10 (±5) 12 (±6) 20 ≈ 55 ≈ 150
MANGRA 5320-030, h = 25 мм 40 (35 − 45) 10 (±5) 12 (±6) 25 ≈ 55 ≈ 150
MANGRA 5320-030, h = 50 мм 40 (35 − 45) 10 (±5) 12 (±6) 50 ≈ 55 ≈ 150
MANGRA 5320-030, h = 80 мм 40 (35 − 45) 10 (±5) 12 (±6) 80 ≈ 55 ≈ 160
MANGRA 5320-030, h = 100 мм 40 (35 − 45) 10 (±5) 12 (±6) 100 ≈ 55 ≈ 170

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый, мембрана Mangraflex® P.

Цвет: натуральный алюминий.

Материалы для скачивания
Описание серии1,1 Мб Чертеж в формате DWG174 Кб
Возможные модификации и схемы монтажа

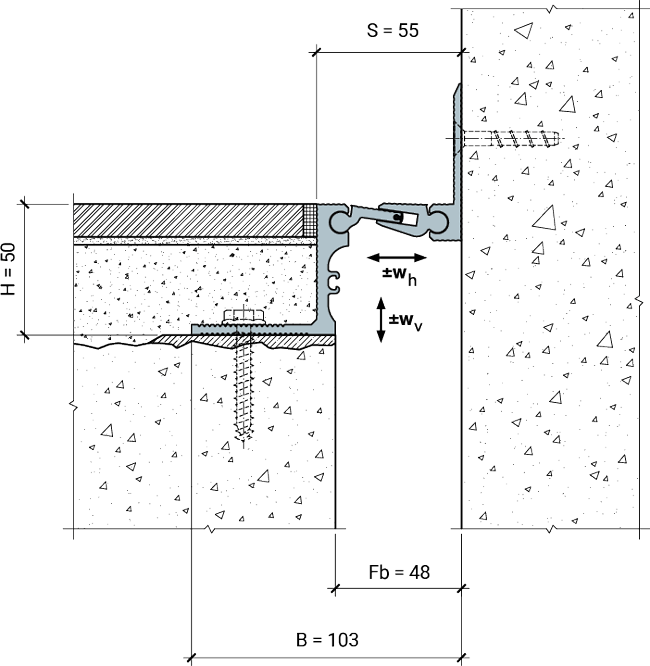

Угловая модификация серии

MANGRA 5320-030, h = 50 мм, Угол

Обозначение в проектаx для угловых модификаций:

MANGRA 5320
название серии
030
ширина
шва
,
h = 50 мм
высота
конструкции
,
Угол
идентификатор для
угловых серий
