MANGRA 5520-100

MANGRA 5520-100

Конструкция для пола

Категория помещений / Интенсивность нагрузок
(A, B, C, D, E)/a, F/a, G/d

пешеходные нагрузкипешеходные нагрузки
пешеходные нагрузки
a
тележка, чемодантележка, чемодан
тележка, чемодан
a
легковой автомобильлегковой автомобиль
легковой автомобиль
a
погрузчик на пневматических колесахпогрузчик на пневматических колесах
погрузчик на пневматических колесах
103,7 kH
складская техника на жёстких колёсахскладская техника на жёстких колёсах
складская техника на жёстких колёсах
13,0 kH
грузовой транспортгрузовой транспорт
грузовой транспорт
с
MANGRA 5520-100
  • для швов шириной до 100 мм;
  • общая компенсация горизонтальных сдвигов 40 (±20) мм;
  • общая компенсация вертикальных сдвигов 34 (±17) мм.
Особенности конструкции
  • большие допустимые нагрузки;
  • усиленный шарнир;
  • усиленная кромка шва;
  • усиленная анкерная часть;
  • плавный переезд колёсной техники, без динамических ударов;
  • для высот 80 и 100 мм возможна комплектация дополнительными анкерными элементами.

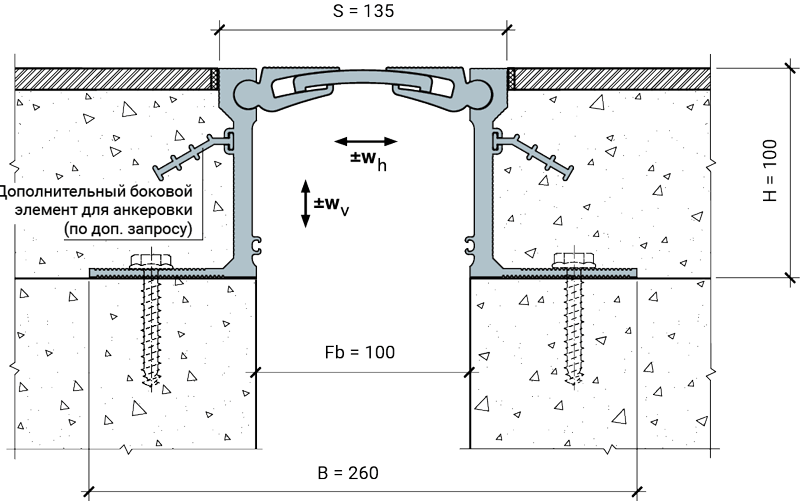

Схема монтажа

MANGRA 5520-100, h = 25 мм

MANGRA 5520-100, h = 25 мм
Обозначение в проектаx
MANGRA 5520
название серии
–100
ширина
шва
,
h = 25 мм
высота
конструкции
Технические данные конструкции
Конструкция
Fb (Fbmin - Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 5520-100, h = 25 мм 100 (80 − 120) 40 (±20) 34 (±17) 25 ≈ 135 ≈ 335
MANGRA 5520-100, h = 50 мм 100 (80 − 120) 40 (±20) 34 (±17) 50 ≈ 135 ≈ 260
MANGRA 5520-100, h = 80 мм 100 (80 − 120) 40 (±20) 34 (±17) 80 ≈ 135 ≈ 260
MANGRA 5520-100, h = 100 мм 100 (80 − 120) 40 (±20) 34 (±17) 100 ≈ 135 ≈ 260

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый.

Цвет: натуральный алюминий.
Технические данные конструкции
Конструкция
Fb (Fbmin - Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 5520-100, h = 25 мм 100 (80 − 120) 40 (±20) 34 (±17) 25 ≈ 135 ≈ 335
MANGRA 5520-100, h = 50 мм 100 (80 − 120) 40 (±20) 34 (±17) 50 ≈ 135 ≈ 260
MANGRA 5520-100, h = 80 мм 100 (80 − 120) 40 (±20) 34 (±17) 80 ≈ 135 ≈ 260
MANGRA 5520-100, h = 100 мм 100 (80 − 120) 40 (±20) 34 (±17) 100 ≈ 135 ≈ 260

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый.

Цвет: натуральный алюминий.
Материалы для скачивания
 Описание серии768 Кб Чертеж в формате DWG182 Кб
Возможные модификации и схемы монтажа

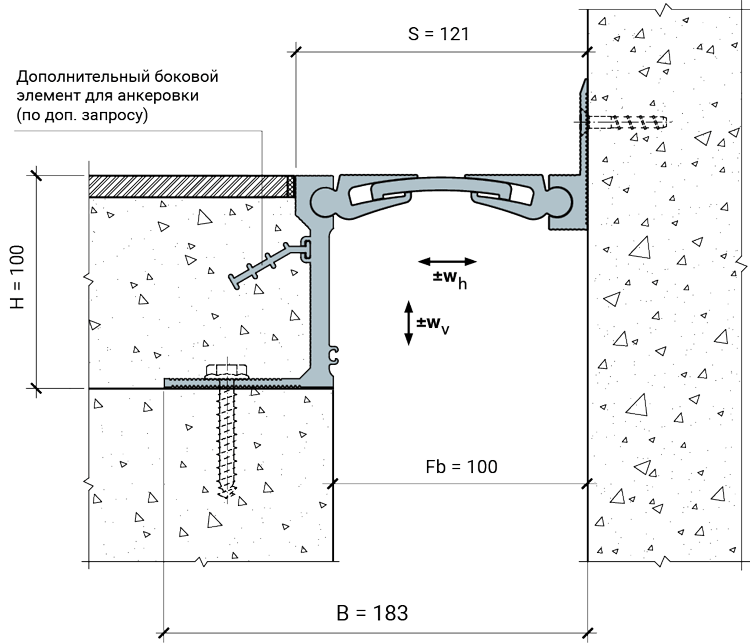

Угловая модификация серии

MANGRA 5520-100, h = 25 мм, Угол

MANGRA 5520-100, h = 25 мм, Угол

Обозначение в проектаx для угловых модификаций:

MANGRA 5520
название серии
–100
ширина
шва
,
h = 25 мм
высота
конструкции
,
Угол
идентификатор
для угловых серий

Нестандартные варианты
конструкций серии 5000
