MANGRA 5312

MANGRA 5312

Конструкция для пола

Категория помещений / Интенсивность нагрузок
(A, B, C)/a, (D, E)/b

пешеходные нагрузкипешеходные нагрузки
пешеходные нагрузки
a
тележка, чемодантележка, чемодан
тележка, чемодан
b
легковой автомобильлегковой автомобиль
легковой автомобиль
—
погрузчик на пневматических колесахпогрузчик на пневматических колесах
погрузчик на пневматических колесах
—
складская техника на жёстких колёсахскладская техника на жёстких колёсах
складская техника на жёстких колёсах
—
грузовой транспортгрузовой транспорт
грузовой транспорт
—
MANGRA 5312

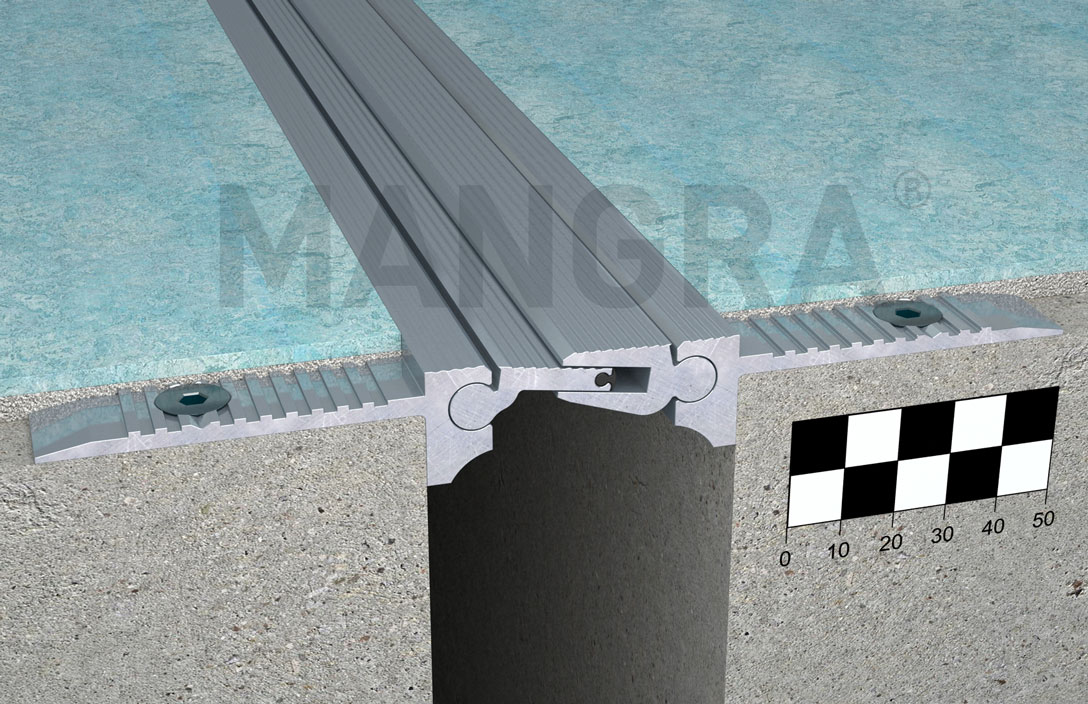

  • накладная конструкция скрытого монтажа для оформления деформационных швов под различные тонкослойные покрытия пола (ковролин, линолеум и другие полимерные покрытия);
  • подходит для оформления деформационных швов в фальшполах;
  • параметры ширины швов, компенсации горизонтальных и вертикальных сдвигов аналогичны серии MANGRA 5310.
Особенности конструкции
  • серия специально разработана для оформления деформационных швов под различные тонкослойные покрытия пола (ковролин, линолеум и другие полимерные покрытия);
  • данная конструкция достаточно успешно функционирует и может применяться для оформления деформационных швов в стенах;
  • легко и просто устанавливать;
  • привлекательный внешний вид в течение долгого времени (специально разработанный рельеф лицевой поверхности не задерживает грязь, очень прост в уходе).
Схема монтажа

MANGRA 5312-050

MANGRA 5312-050
Обозначение в проектаx
MANGRA 5312
название серии
–
050
ширина шва
Технические данные конструкции
Конструкция
Fb, мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 5312-050 50 (47 - 58) 11 (+8/-3) 12 (±6) 20 ≈ 50 ≈ 170
MANGRA 5312-075 75 (64 - 86) 22 (+11) 18 (±9) 20 ≈ 75 ≈ 195
MANGRA 5312-090 90 (79 - 105) 26 (+15/-11) 24 (±12) 20 ≈ 90 ≈ 210
MANGRA 5312-120 120 (98 - 145) 47 (+25/-22) 50 (±25) 20 ≈ 120 ≈ 240

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый.

Цвет: натуральный алюминий.
