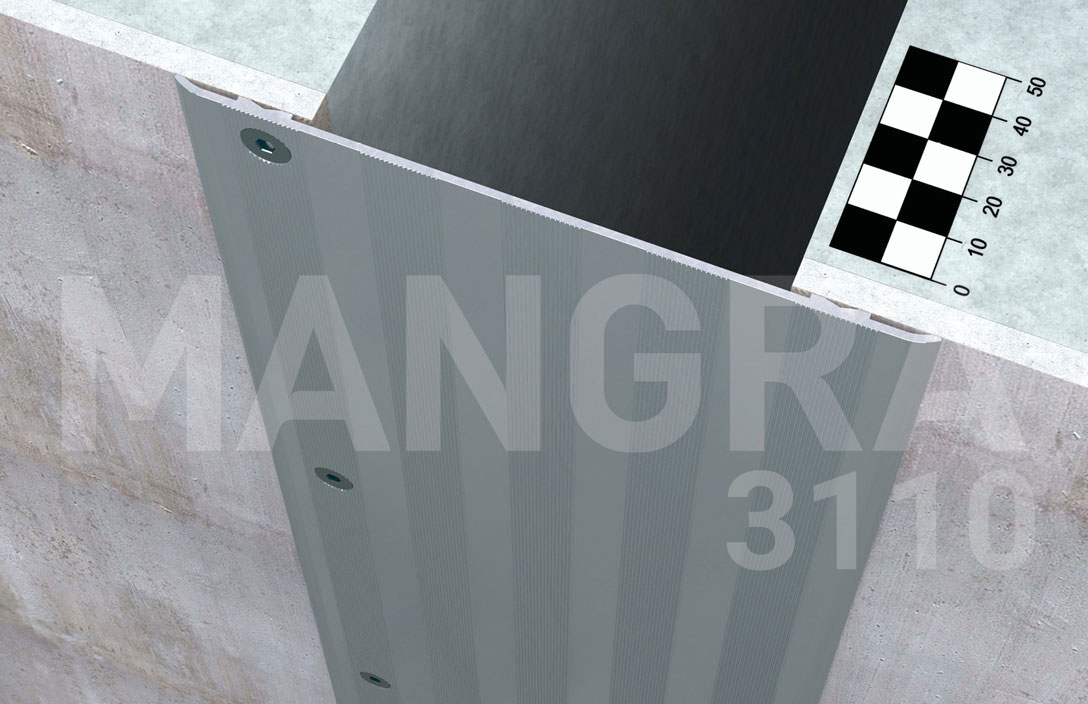

Профиль MANGRA 3110 на стене

О конструкции

  • накладная конструкция для стен;
  • для швов в стенах шириной до 90 мм;
  • большие компенсации сдвига;
  • проста в установке;
  • стандартная поставка — алюминий;
  • анодированный алюминий — дополнительно, по запросу;
  • возможна поставка в цвет RAL, порошковая окраска.

Схемы монтажа

Общие схемы для всех типоразмеров. Значения для конкретной конструкции — в таблице ниже; схема с размерами открывается по клику на миниатюру.

Прямая модификация

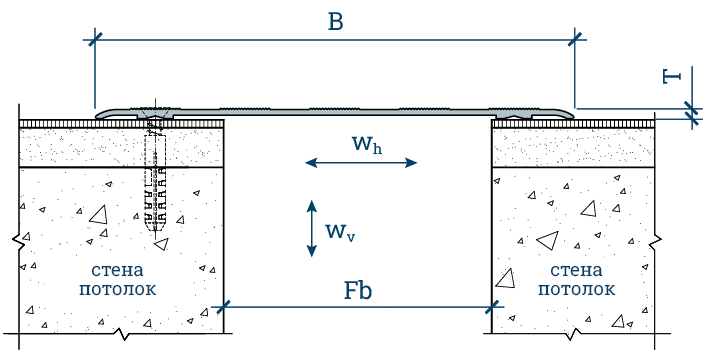

Общая схема монтажа прямой модификации MANGRA 3110
B
видимая ширина профиля, мм
T
толщина относительно финишного покрытия, мм
Fb
ширина деформационного шва, мм
wh
компенсация горизонтального сдвига, мм
wv
компенсация вертикального сдвига, мм
Угловая модификация

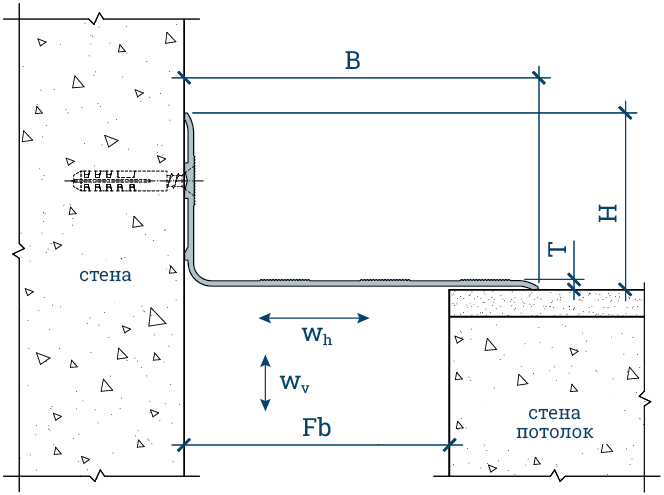

Общая схема монтажа угловой модификации MANGRA 3110
B
видимая ширина профиля, мм
H
высота вертикальной полки углового профиля, мм
T
толщина относительно финишного покрытия, мм
Fb
ширина деформационного шва, мм
wh
компенсация горизонтального сдвига, мм
wv
компенсация вертикального сдвига, мм

Технические характеристики

Таблица прокручивается вправо
Схема Конструкция Модификация Fb (min – max), мм wh, мм wv, мм B, мм H, мм
прямая 50 (20 – 70) 50 (+20 / −30) 2 (±1) 120 —
угловая 50 (20 – 75) 55 (+25 / −30) 2 (±1) 80 60
прямая 90 (60 – 110) 50 (+20 / −30) 2 (±1) 160 —
угловая 90 (60 – 105) 55 (+25 / −30) 2 (±1) 120 60

Стандартная длина: 3 м. Материал: алюминий прессованный, термически упрочнённый. Обозначения переменных — в легенде к схемам выше.

Обозначение в проекте

Справа — все варианты конструкции. Выберите нужную модификацию и типоразмер и скопируйте обозначение иконкой в правом верхнем углу карточки. Обозначение строится так:

MANGRA 3110серия
–
Bвидимая ширина, мм
,
Уголдля угловой

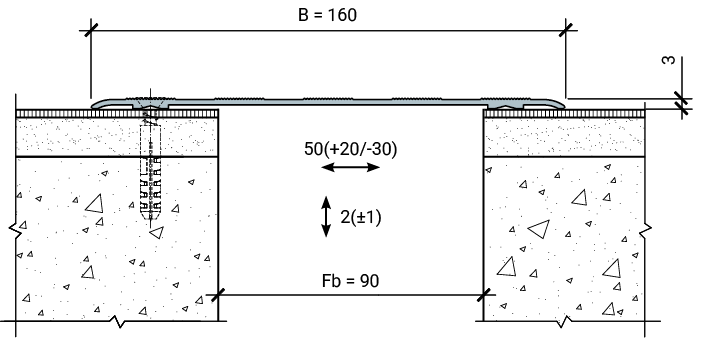

Прямая · B 160 ммMANGRA 3110-160

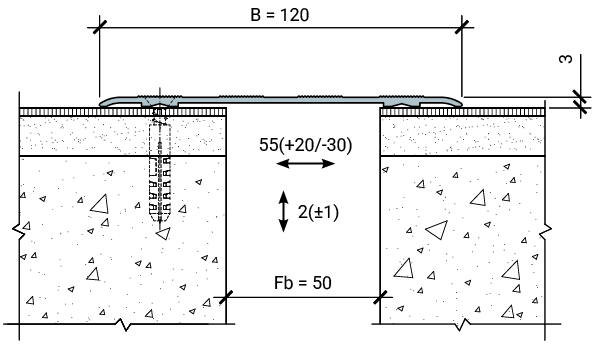

Прямая · B 120 ммMANGRA 3110-120

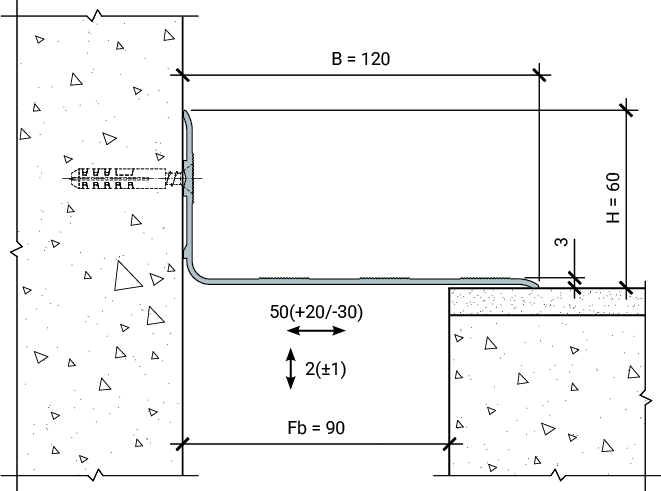

Угловая · B 120 ммMANGRA 3110-120, Угол

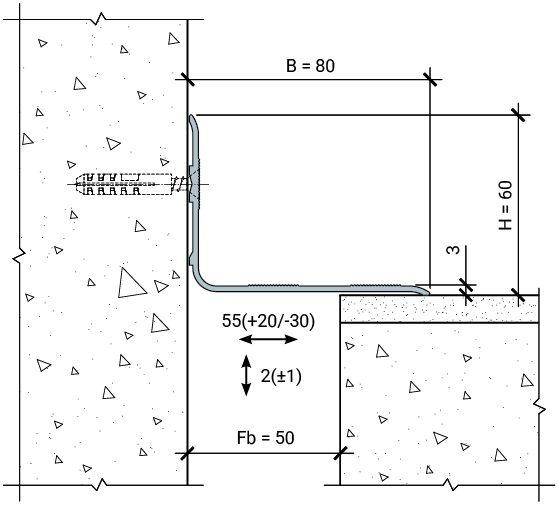

Угловая · B 80 ммMANGRA 3110-080, Угол
