MANGRA 6543-070/L

Конструкция для пола

Категория помещений / Интенсивность нагрузок
(A, B, C, D, E)/a, F/a

пешеходные нагрузки	a
тележка, чемодан	a
легковой автомобиль	a

погрузчик на пневматических колесах	d
складская техника на жёстких колёсах	—
грузовой транспорт	b

технические данные конструкции

материалы для скачивания

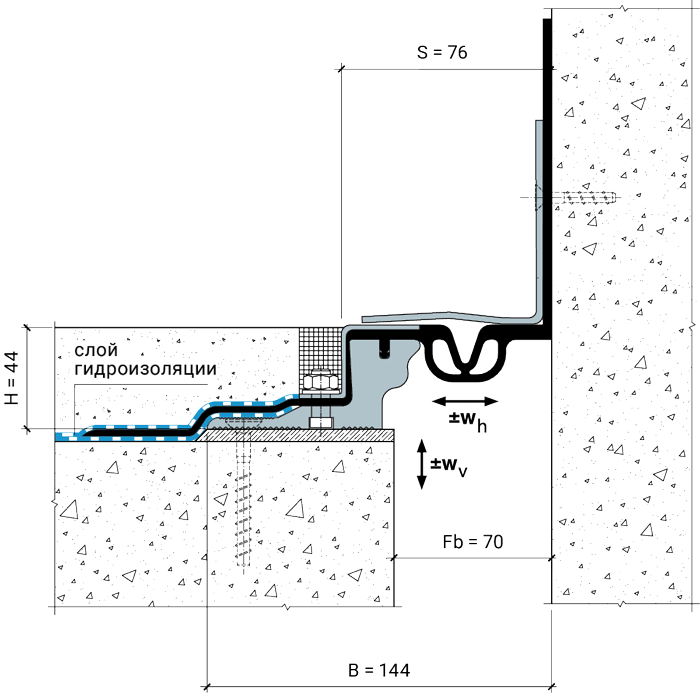

возможные модификации и схемы монтажа

конструкция для оформления и защиты деформационных швов как снаружи, так и внутри помещений (например, парковки, подземные гаражи, эксплуатируемые кровли стилобатов, пешеходные мосты, пандусы);
для швов шириной до 70 мм;
общая компенсация горизонтальных сдвигов 40 (±20) мм;
конструкция не рассчитана на компенсацию вертикальных сдвигов.

Особенности конструкции

данная конструкция является антивандальной версией MANGRA 6540-070 c полностью перекрывающими накладками из нержавеющей стали AISI 304 толщиной 3 мм;
возможность сварки центральной ПВХ-П вставки на объекте;
возможность производства готовых сложных соединений, изготовленных на нашем заводе;
стандартно поставляется с накладкой из нержавеющей стали AISI 304 с шлифованной поверхностью;
использование накладок из нержавеющей стали увеличивает срок службы и стойкость к агрессивной среде;

при необходимости, возможна поставка с накладкой из нержавеющей стали AISI 430, для удешевления конструкции (внимание имеет меньшую коррозионную стойкость по сравнению с AISI 304) или AISI 316 с более высокой коррозионной стойкостью;
ПВХ вставка конструкции имеет удлинённые выпуски («крылья») в стороны. Данные выпуски можно вплавить в слой гидроизоляции. При такой реализации обеспечивается принцип замкнутого контура (единый гидроизоляционный «ковёр») – воде/жидкости тяжелее найти место обхода.

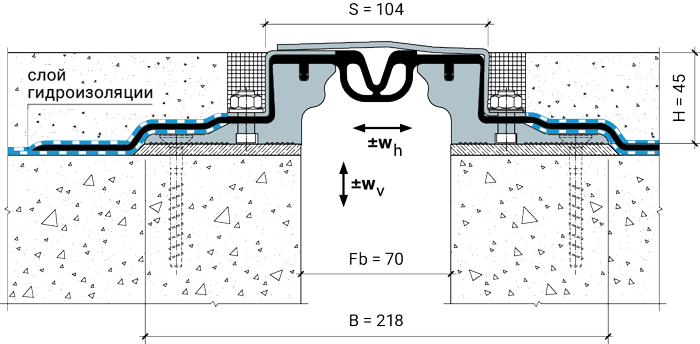

Схема монтажа

MANGRA 6543-070/L

Обозначение в проектаx

MANGRA 6543
название серии

—

070
ширина шва

L
антивандальная

Технические данные конструкции

Конструкция

Fb (Fb_min - Fb_max), мм

ширина деформационного шва

w_h, мм

общая компенсация горизонтальных сдвигов

w_v, мм

общая компенсация вертикальных сдвигов

Н, мм

высота конструкции

S, мм

видимая ширина конструкции

B, мм

ширина
профиля

MANGRA 6540-070

70 (50 − 90)

40 (±20)

— *

≈ 104

≈ 218

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый; нержавеющая сталь; конструкционная сталь с горячим цинкованием; Mangraflex^® P.

Цвет вставки: чёрный.

*	Наличие антивандальной накладки, полностью закрывающей центральную видимую часть конструкции, исключает возможность компенсации вертикальных деформаций (перемещений).
