MANGRA 6150-050

MANGRA 6150-050

Конструкция для пола на стадионах, в паркингах многоуровневых подземных и наземных парковок и т.п.

Запросить BIM-модель
MANGRA 6150-050
Технические данные:
1. Описание
  • конструкция для оформления и защиты швов на стадионах, в паркингах многоуровневых подземных и наземных парковок и т.п.;
  • для швов шириной до 50 мм;
  • общая компенсация горизонтальных сдвигов 55 (-20/+35) мм;
  • общая компенсация вертикальных сдвигов 60 (±30) мм;
  • возможность изготовления водонепроницаемых узлов соединений на объекте, без применения дорогостоящего оборудования;
  • возможность изготовления внутренних и наружных углов без применения сварочного оборудования (при наличии фасок на углах);
  • не требовательна к ровной кромке шва;
  • возможность быстрой замены или ремонта без демонтажа прилегающего покрытия;
  • для защиты от воды;
  • стойкая к воздействию бензина, битума, масел, ультрафиолетового излучения, низких температур и т.д. (по дополнительному согласованию);
  • накладки могут быть изготовлены из разных материалов (алюминий, нержавеющая сталь);
  • легко устанавливается;
  • часто устанавливается одновременно на пол, стены и потолок для получения замкнутого контура.
для увеличения гидроизоляционных свойств конструкции проконсультируйтесь с техническими специалистами MANGRA.
2. Схема монтажа

MANGRA 6150-050/AL

MANGRA 6150-050/AL
3. Обозначение в проектах
MANGRA 6150
название серии
–050
ширина
шва
/
AL
материал
накладок
материал накладок: AL — алюминий; ES340 — нержавеющая сталь марки AISI 304; ES430 — нержавеющая сталь марки AISI 430.
ВНИМАНИЕ! Указание в проекте «MANGRA 6150-050» без материала накладок по умолчанию приравнивается к стандартному варианту поставки — MANGRA 6150-050/AL (накладки из алюминия).
4. Технические данные конструкции
Конструкция
Fb (Fbmin — Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
Материал
накладок
MANGRA 6150-050/AL 50 (30 − 85) 55 (-20/+35) 60 (±30) 35 ≈ 235 ≈ 235 алюминий прессованный, термически упрочнённый
MANGRA 6150-050/ES304 50 (30 − 85) 55 (-20/+35) 60 (±30) 35 ≈ 235 ≈ 235 нержавеющая сталь
марки AISI 304
MANGRA 6150-050/ES430 50 (30 − 85) 55 (-20/+35) 60 (±30) 35 ≈ 235 ≈ 235 нержавеющая сталь
марки AISI 430

Стандартная длина: алюминиевые накладки — 3 м, нержавеющие накладки — 2 м, эластичная вставка — 18 м.

Материал вставки: Mangraflex® P, Mangraflex® T.

Цвет вставки: чёрный.
Помещения и нагрузки
1. Категория помещений / интенсивность нагрузок:
(A, B, C, D, E)/a, F/b
2. Вертикальные нагрузки / их интенсивность:
пешеходные нагрузки
a
тележка, чемодан
b
легковой автомобиль
b
погрузчик на пневматических колесах
d
складская техника на жёстких колёсах
—
грузовой транспорт
d
    Обозначения
  • Виды помещений:
    A
    —
    жилые помещения;
    B
    —
    офисные, бытовые и технические помещения;
    C
    —
    зоны, подверженные скоплению значительного числа людей;
    D
    —
    зоны торговли;
    E
    —
    библиотеки, архивы;
    F
    —
    зоны парковки;
    G
    —
    склады, промышленные зоны.
  • Виды интенсивности нагрузки (движения):
    a
    —
    большая;
    b
    —
    средняя;
    c
    —
    малая;
    d
    —
    ограниченная (редко).
  • Классы вертикальных нагрузок:
    пешеходные нагрузки
    —
    пешеходные нагрузки
    тележка, чемодан
    —
    тележка, чемодан
    легковой автомобиль
    —
    легковой автомобиль
    погрузчик на пневматических колесах
    —
    погрузчик на пневматических колесах
    складская техника на жёстких колёсах
    —
    складская техника на жёстких колёсах
    грузовой транспорт
    —
    грузовой транспорт
Модификации
Угловая модификация серии

MANGRA 6150-050/AL, Угол

MANGRA 6150-050/AL, Угол

Обозначение в проектаx для угловых модификаций:

MANGRA 6150
название серии
–050
ширина
шва
/
AL
материал
накладок
,
Угол
идентификатор
для угловых
серий
материал накладок: AL — алюминий; ES340 — нержавеющая сталь марки AISI 340; ES430 — нержавеющая сталь марки AISI 430.
ВНИМАНИЕ! Указание в проекте «MANGRA 6150-050, Угол» без материала накладок по умолчанию приравнивается к стандартному варианту поставки — MANGRA 6150-050/AL, Угол (накладки из алюминия).
Документация
Описание серии468 Кб Чертеж AutoCAD203 Кб BIM-модели Типовые заводские соединения590 Кб
Фото/Видео
Видео
Сварка профиля MANGRA 6150-050

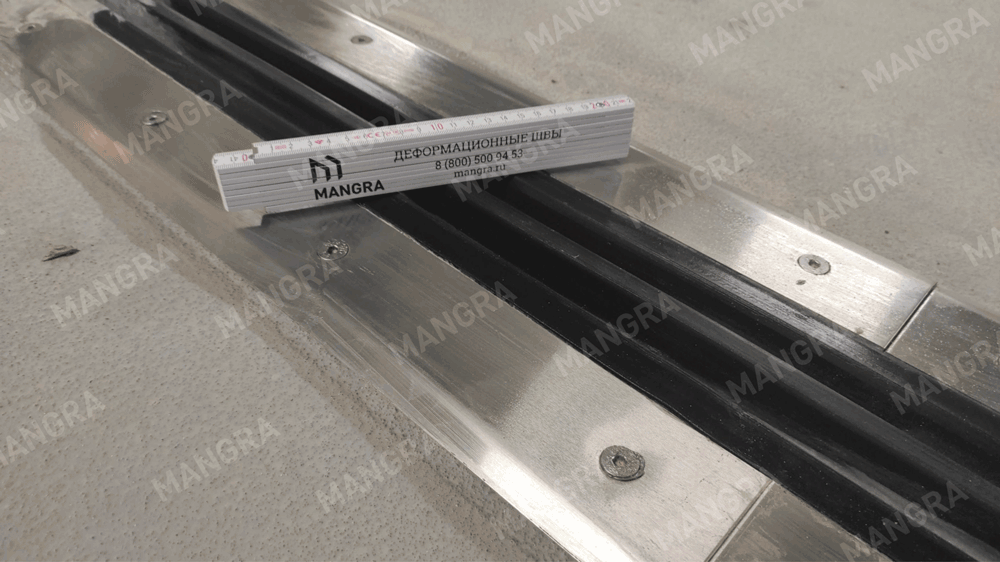

MANGRA 6150-050

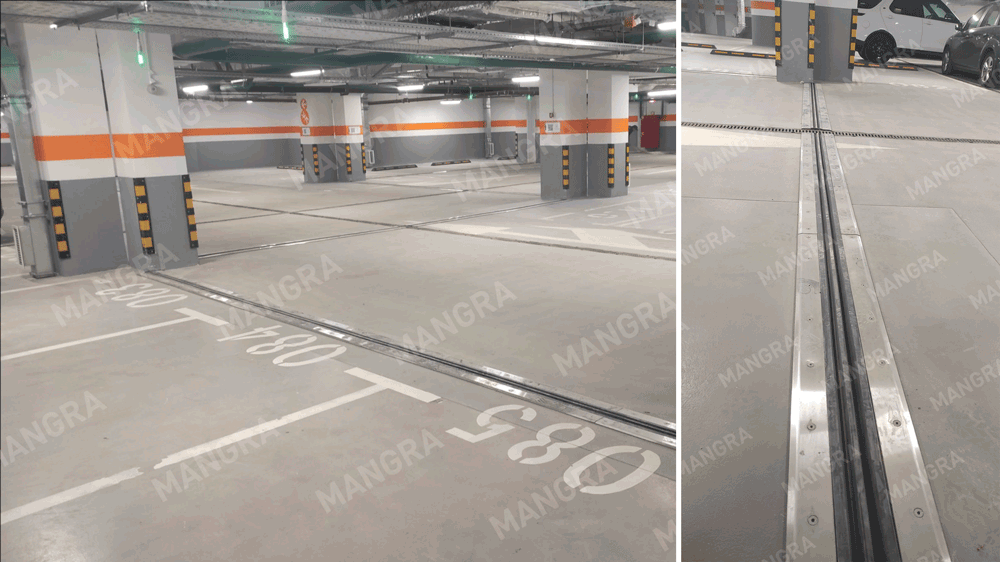

Паркинг: г.Москва, Кутузовский пр., 32

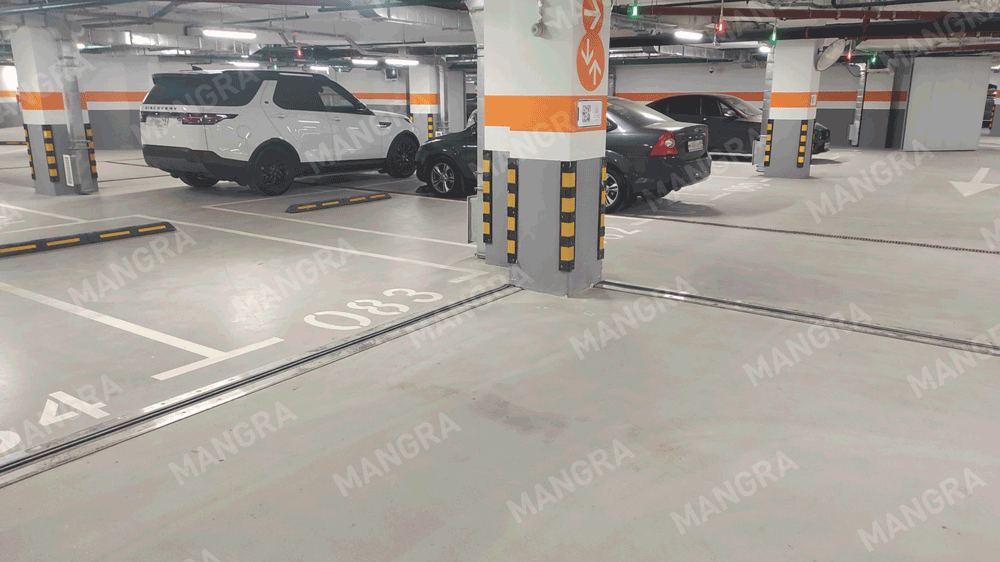

Паркинг: г.Москва, Кутузовский пр., 32
Паркинг: г.Минск, пр.Независимости, 32А
