MANGRA-3613 AL-RAL
Вариант поставки: окраска в цвет RAL
окраска в цвет RAL
нержавеющая сталь

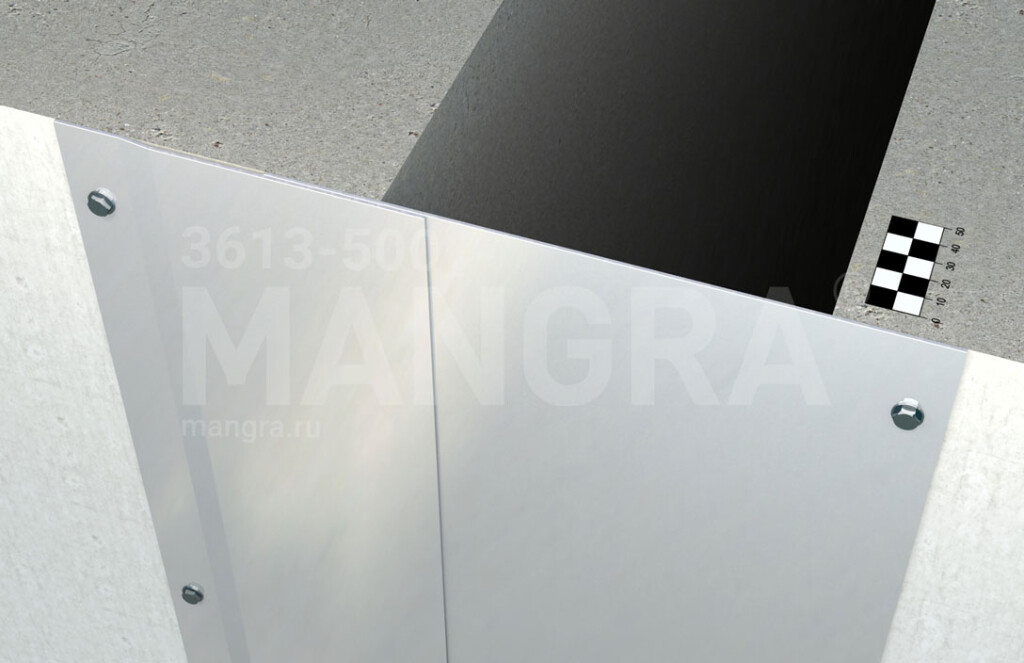

MANGRA 3613

Конструкция для стен и потолков
MANGRA-3613 AL-RAL
Вариант поставки: окраска в цвет RAL
окраска в цвет RAL
нержавеющая сталь
  • накладная конструкция для стен и потолков из нержавеющей стали или алюминия с порошковой окраской;
  • для швов в стенах шириной:
    • MANGRA 3613-250 — до 250 мм;
    • MANGRA 3613-300 — до 300 мм;
    • MANGRA 3613-350 — до 350 мм;
    • MANGRA 3613-400 — до 400 мм;
    • MANGRA 3613-450 — до 450 мм;
    • MANGRA 3613-500 — до 500 мм;
  • большие компенсации сдвига;
  • проста в установке.
Особенности конструкции
  • материал конструкции: стандартная поставка — нержавеющая сталь; по заказу — алюминий с порошковой окраской в цвет RAL;
  • по дополнительному запросу возможно изготовление данной конструкции с другой видимой шириной конструкции (S) для других ширин деформационного шва (Fb).
Схема монтажа

MANGRA 3613-500/ES

MANGRA 3613-500/ES
Обозначение в проектаx
MANGRA 3613
название серии
–
500
ширина
шва
/
ES
материал
накладок
MANGRA 3613
название серии
–
500
ширина
шва
/
AL-RAL
материал
накладок
9003
номер цвета
по RAL
Материал конструкции: ES — нержавеющая сталь; AL-RAL — алюминий с порошковой окраской в цвет RAL.
ВНИМАНИЕ! MANGRA 3613-500 без указания материала конструкции по умолчанию приравнивается к стандартному варианту поставки — MANGRA 3613-500/ES (конструкция из нержавеющей стали).
Технические данные конструкции
Конструкция
Fb, мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 3613-250/ES;
MANGRA 3613-250/AL-RAL		 250 (200 - 300) 100 (±50) 6 (±3) 6 445 445
MANGRA 3613-300/ES;
MANGRA 3613-300/AL-RAL		 300 (250 - 350) 100 (±50) 6 (±3) 6 495 495
MANGRA 3613-350/ES;
MANGRA 3613-350/AL-RAL		 350 (300 - 500) 100 (±50) 8 (±4) 6 545 545
MANGRA 3613-400/ES;
MANGRA 3613-400/AL-RAL		 400 (350 - 450) 100 (±50) 10 (±5) 6 595 595
MANGRA 3613-450/ES;
MANGRA 3613-450/AL-RAL		 450 (400 - 500) 100 (±50) 10 (±5) 6 645 645
MANGRA 3613-500/ES;
MANGRA 3613-500/AL-RAL		 500 (450 - 550) 100 (±50) 12 (±6) 6 695 695

Материал: ES — нержавеющая сталь; AL-RAL — алюминий с порошковой окраской в цвет RAL.

Цвет: вариант ES — натуральный цвет нержавеющей стали, вариант AL-RAL — цвет RAL.

Стандартная длина: 2,98 м.
Технические данные конструкции
Конструкция
Fb, мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 3613-250/ES;
MANGRA 3613-250/AL-RAL		 250 (200 - 300) 100 (±50) 6 (±3) 6 445 445
MANGRA 3613-300/ES;
MANGRA 3613-300/AL-RAL		 300 (250 - 350) 100 (±50) 6 (±3) 6 495 495
MANGRA 3613-350/ES;
MANGRA 3613-350/AL-RAL		 350 (300 - 500) 100 (±50) 8 (±4) 6 545 545
MANGRA 3613-400/ES;
MANGRA 3613-400/AL-RAL		 400 (350 - 450) 100 (±50) 10 (±5) 6 595 595
MANGRA 3613-450/ES;
MANGRA 3613-450/AL-RAL		 450 (400 - 500) 100 (±50) 10 (±5) 6 645 645
MANGRA 3613-500/ES;
MANGRA 3613-500/AL-RAL		 500 (450 - 550) 100 (±50) 12 (±6) 6 695 695

Материал: ES — нержавеющая сталь; AL-RAL — алюминий с порошковой окраской в цвет RAL.

Цвет: вариант ES — натуральный цвет нержавеющей стали, вариант AL-RAL — цвет RAL.

Стандартная длина: 2,98 м.
Возможные модификации и схемы монтажа

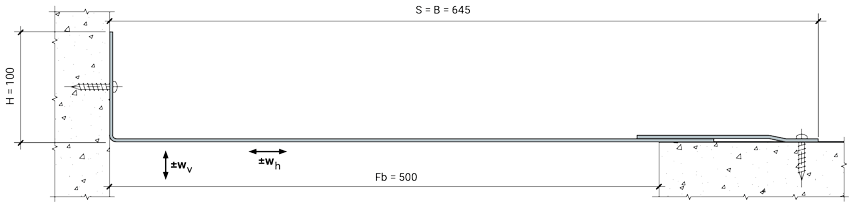

Угловая модификация серии

MANGRA 3613-500/ES, Угол

MANGRA 3613-500/ES, Угол

Обозначение в проектаx для угловых модификаций:

MANGRA 3613
название серии
–500
ширина
шва
/
ES
материал
накладок
,
Угол
идентификатор
для угловых серий
MANGRA 3613
название серии
–500
ширина
шва
/
AL-RAL
материал
накладок
9003
номер цвета
по RAL
,
Угол
идентификатор
для угловых серий
Материал конструкции: ES — нержавеющая сталь; AL-RAL — алюминий с порошковой окраской в цвет RAL.
ВНИМАНИЕ! «MANGRA 3613-500, Угол» без указания материала конструкции по умолчанию приравнивается к стандартному варианту поставки — «MANGRA 3613-500/ES, Угол» (конструкция из нержавеющей стали).
Материалы для скачивания
 Описание серии117 Кб Чертеж AutoCAD BIM-модели
