MANGRA 2620

MANGRA 2620

Конструкция для пола

Категория помещений / Интенсивность нагрузок
(A,B,C,D,E)/a, F/a, G/b

пешеходные нагрузкипешеходные нагрузки
пешеходные нагрузки
a
тележка, чемодантележка, чемодан
тележка, чемодан
a
легковой автомобильлегковой автомобиль
легковой автомобиль
a
погрузчик на пневматических колесахпогрузчик на пневматических колесах
погрузчик на пневматических колесах
a
складская техника на жёстких колёсахскладская техника на жёстких колёсах
складская техника на жёстких колёсах
c
грузовой транспортгрузовой транспорт
грузовой транспорт
c
MANGRA 2620
  • для всех типов финишных покрытий.
Особенности конструкции
  • часто применяется для формирования температурного, расширительного шва при укладке плитки виброспособом;
  • простота установки;
  • способность выдерживать большие нагрузки;
  • часто применяется для разделения разных покрытий пола.

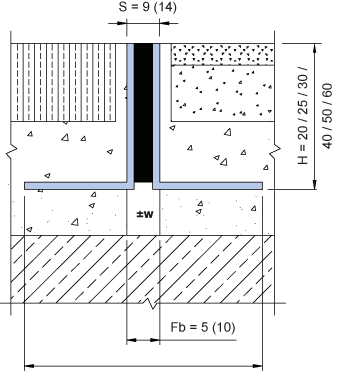

Схема монтажа

MANGRA 2620-009

MANGRA 2620-009
Обозначение в проектаx
MANGRA 2620
название серии
–
009
ширина шва
Технические данные конструкции
Конструкция
Fb, мм
ширина деформационного шва
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
w, мм
общая компенсация сдвигов
MANGRA 2620-009 5 20 / 25 / 30 / 40 / 50 / 60 9 65 2 (±1)
MANGRA 2620-014 10 20 / 25 / 30 / 40 / 50 / 60 14 70 2 (±1)

Стандартная длина: 3 м.

Материал: алюминий, нержавеющая сталь, латунь, Mangraflex® P, Mangraflex® T.
Технические данные конструкции
Конструкция
Fb, мм
ширина деформационного шва
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
w, мм
общая компенсация сдвигов
MANGRA 2620-009 5 20 / 25 / 30 / 40 / 50 / 60 9 65 2 (±1)
MANGRA 2620-014 10 20 / 25 / 30 / 40 / 50 / 60 14 70 2 (±1)

Стандартная длина: 3 м.

Материал: алюминий, нержавеющая сталь, латунь, Mangraflex® P, Mangraflex® T.
Материалы для скачивания
 Описание серии133 Кб Чертеж в формате DWG83 Кб
