MANGRA 5320-050

MANGRA 5320-050

Конструкция для пола

Категория помещений / Интенсивность нагрузок
(A,B,C,D,E)/a, F/b, G/c

a
a
b
102,2 kH
12,3 kH
c
  • конструкция для оформления деформационных швов под все типы покрытия пола;
  • для швов шириной до 65 (75) мм;
  • общая компенсация горизонтальных сдвигов до 20 мм;
  • общая компенсация вертикальных сдвигов до 18 мм.
Особенности конструкции
  • усиленная анкерная часть обладает большей прочностью и жёсткостью, менее восприимчива к изменению ширины шва и отклонениям шва от оси благодаря утолщению снизу;
  • конструкция шарнирной части менее восприимчива к динамическим ударам при проезде через шов;
  • привлекательный дизайн;
  • мембрана поставляется по дополнительному запросу L1 = 86 мм (для справок), доступна для высоты 25 мм и более.

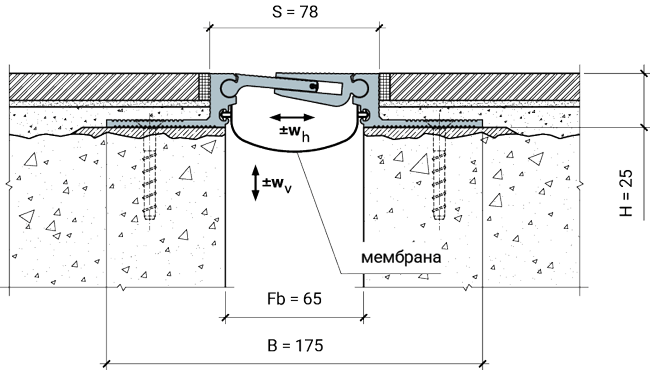

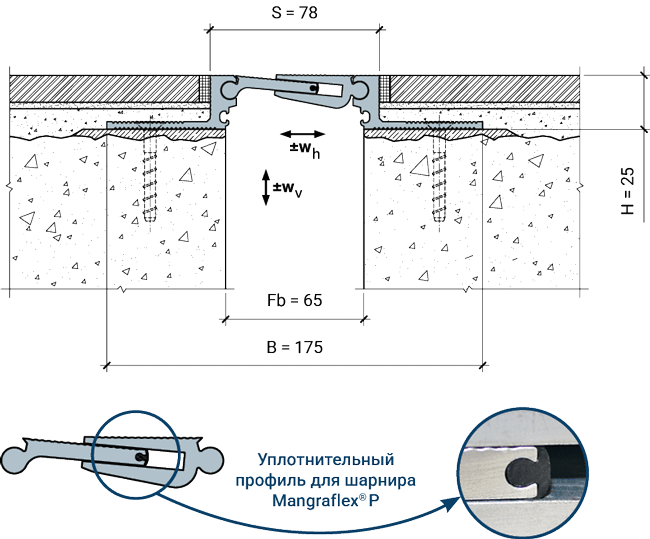

Схема монтажа

MANGRA 5320-050, h = 25 мм

* см. подробнее на странице Дополнительные опции и аксессуары.
Обозначение в проектаx
MANGRA 5320
название серии
050
ширина
шва
,
h = 25 мм
высота
конструкции
Технические данные конструкции
Конструкция
Fb (Fbmin - Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 5320-050, h = 15 мм 55 (45 − 65) 20 (±10) 18 (±9) 15 ≈ 78 ≈ 175
MANGRA 5320-050, h = 20 мм 55 (45 − 65) 20 (±10) 18 (±9) 20 ≈ 78 ≈ 175
MANGRA 5320-050, h = 25 мм 65 (55 − 75) 20 (±10) 18 (±9) 25 ≈ 78 ≈ 175
MANGRA 5320-050, h = 50 мм 65 (55 − 75) 20 (±10) 18 (±9) 50 ≈ 78 ≈ 175
MANGRA 5320-050, h = 80 мм 65 (55 − 75) 20 (±10) 18 (±9) 80 ≈ 78 ≈ 185
MANGRA 5320-050, h = 100 мм 65 (55 − 75) 20 (±10) 18 (±9) 100 ≈ 78 ≈ 195

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый, мембрана Mangraflex® P.

Цвет: натуральный алюминий.

Технические данные конструкции
Конструкция
Fb (Fbmin - Fbmax), мм
ширина деформационного шва
wh, мм
общая компенсация горизонтальных сдвигов
wv, мм
общая компенсация вертикальных сдвигов
Н, мм
высота конструкции
S, мм
видимая ширина конструкции
B, мм
ширина
профиля
MANGRA 5320-050, h = 15 мм 55 (45 − 65) 20 (±10) 18 (±9) 15 ≈ 78 ≈ 175
MANGRA 5320-050, h = 20 мм 55 (45 − 65) 20 (±10) 18 (±9) 20 ≈ 78 ≈ 175
MANGRA 5320-050, h = 25 мм 65 (55 − 75) 20 (±10) 18 (±9) 25 ≈ 78 ≈ 175
MANGRA 5320-050, h = 50 мм 65 (55 − 75) 20 (±10) 18 (±9) 50 ≈ 78 ≈ 175
MANGRA 5320-050, h = 80 мм 65 (55 − 75) 20 (±10) 18 (±9) 80 ≈ 78 ≈ 185
MANGRA 5320-050, h = 100 мм 65 (55 − 75) 20 (±10) 18 (±9) 100 ≈ 78 ≈ 195

Стандартная длина: 3 м.

Материал: алюминий прессованный, термически упрочнённый, мембрана Mangraflex® P.

Цвет: натуральный алюминий.

Материалы для скачивания
Описание серии823 Кб Чертеж в формате DWG163 Кб
Возможные модификации и схемы монтажа

Угловая модификация серии

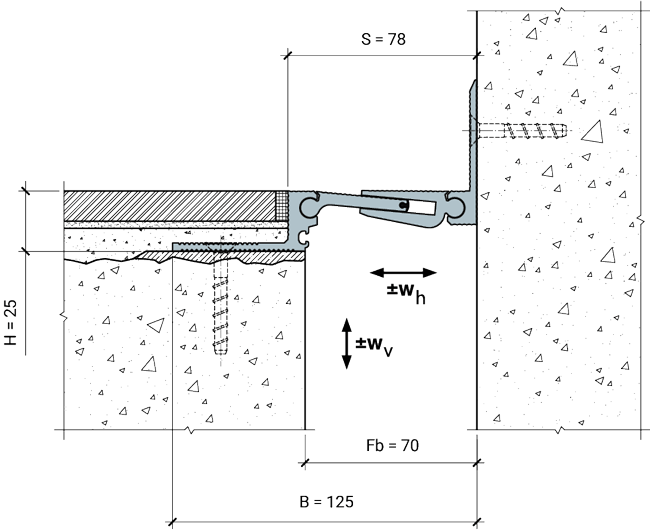

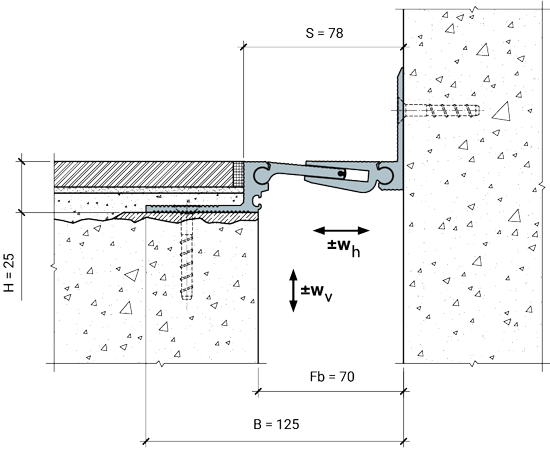

MANGRA 5320-050, h = 25 мм, Угол

Обозначение в проектаx для угловых модификаций:

MANGRA 5320
название серии
050
ширина
шва
,
h = 25 мм
высота
конструкции
,
Угол
идентификатор для
угловых серий

Нестандартные варианты конструкций серии 5000
